PIR püroelektriline intelligentsuslüliti

Järgnevalt tutvustame PIR-i püroelektrilise luurelülitit. Loodan, et aitan teil paremini mõista PIR-i püroelektrilise luurelülitit. Tere tulemast uutele ja vanadele klientidele, et jätkata meiega koostööd, et luua koos parem tulevik!

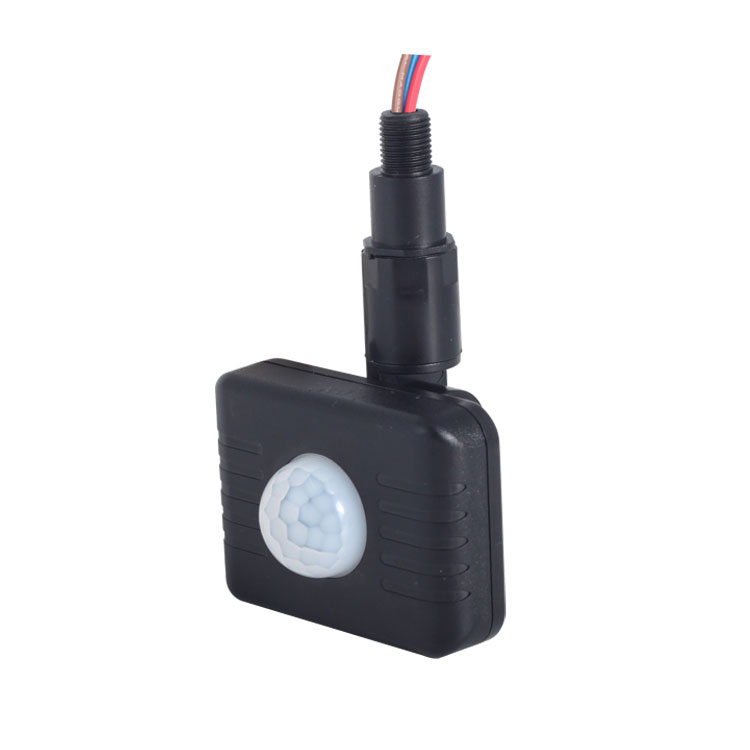

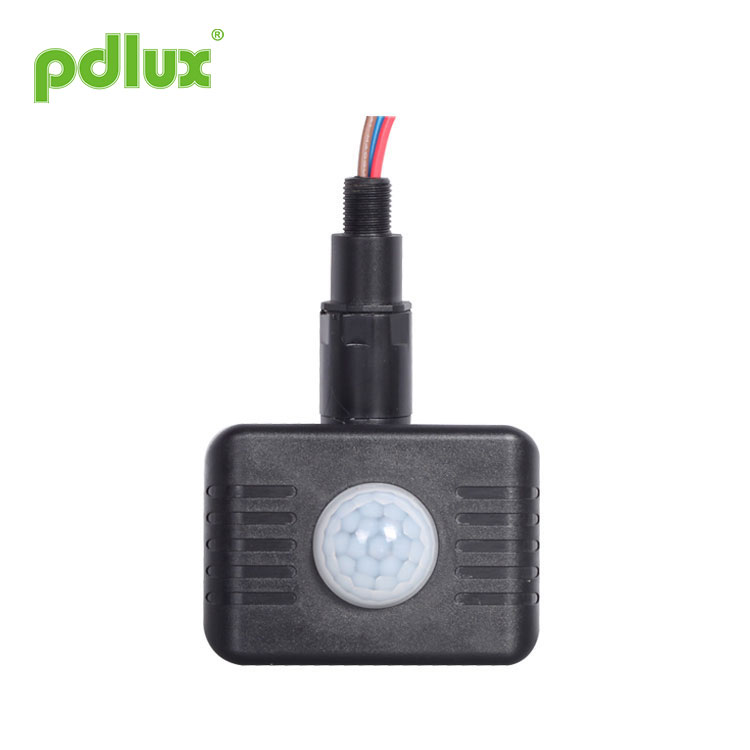

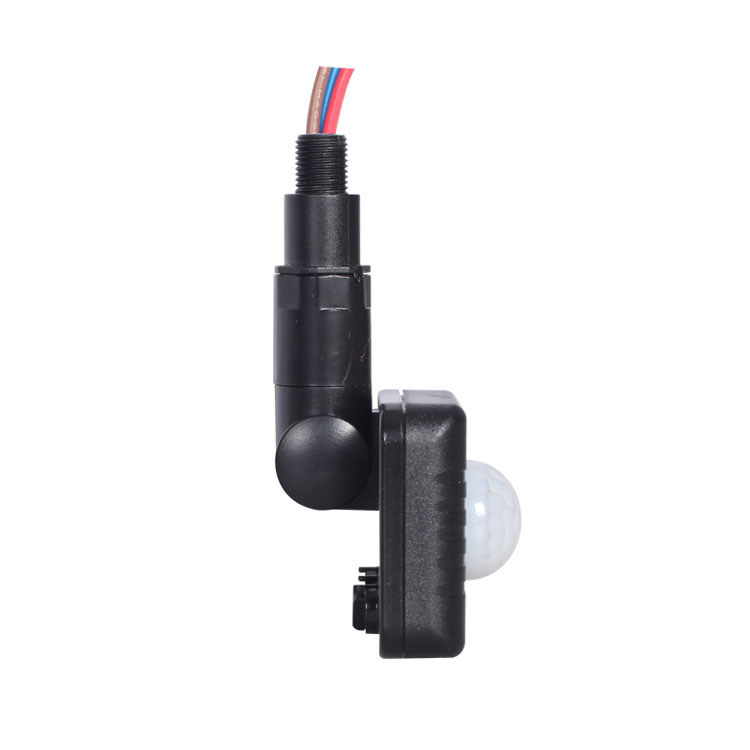

Mudel:PD-PIR157

Saada päring

PD-PIR157 infrapunaanduri kasutusjuhend

Kokkuvõte
Toode on PIR-püroelektriline luurelüliti, mis kasutab juhtsignaali allikana inimeselt saadavat infrapunaenergiat ja määrab valguse, mis peab töötama või mitte, ning juhib valgust automaatselt sisse ja välja. Kui inimene siseneb tuvastusse, registreeritakse ja käivitatakse andur. tööle lülitub tuli sisse; kui tuvastamine lahkub ja seadistusaeg jõuab kätte, lülitub tuli välja. See suudab automaatselt tuvastada ümbritseva valguse valgustuse ning määrata ja reguleerida väärtust vastavalt vajadusele. Näiteks lülitub tuli sisse ja töötab siis, kui ümbritseva valguse valgustus on alla seatud väärtuse. kui see ületab seadistusväärtust, lakkab tuli töötamast.

Tehnilised andmed

Toiteallikas: 100-240VAC, 50/60Hz
Nimikoormus: 0,5A Max. (igasugune koormus)
Ooterežiimi võimsus: 0,2W
Aja seadistus: 8s-9min (kohandamine)
Valguse juhtimine: <10LUX-＞300LUX (reguleerimine)
Liikumise tuvastamise kiirus: 0,6-1,5m/s
Tuvastamisnurk: 120°

Tuvastamisvahemik: 2-10 m (24°C)
(Seina paigaldamine)
Töötemperatuur: -10~+40°C
Tööniiskus: ≤95%RH
Paigalduskõrgus: 1,8-2,5 m (seinapaigaldus)
Toote värv: must/valge
IP: 44

Funktsioon
Saab tuvastada päeva ja öö: valguse regulaatorit saab vabalt reguleerida, kui see töötab. See võib töötada päeval ja öösel, kui see on reguleeritud asendisse "päike" (max); kuid see töötab ainult alla 10 luksi valgusregulaatoriga, kui see on reguleeritud asendisse "Kuu" (min). Reguleerimismustri osas vaadake testimismustrit.

Ajaviivitust saab pidevalt lisada: kui see võttis vastu teise induktsioonisignaali pärast esimest, arvutab see aega veel kord ülejäänud esimese viivituse ajal. (Seadista aeg)

Seda saab määratleda vahemikus 10 ~> 300 LUX. Nupu lõpuni päripäeva keeramiseks on umbes 10 luksi, täielikult vastupäeva on umbes 300 luksi. Tuvastustsooni reguleerimisel ja kõnnitesti tegemisel päevavalguses peaksite nuppu täielikult päripäeva keerama.

Seda saab määrata vahemikus 8 sekundit (pöörake täielikult vastupäeva) kuni 9 minutini (pöörake täielikult päripäeva). Enne selle aja möödumist tuvastatud liikumine käivitab taimeri uuesti. Tuvastamisulatuse reguleerimiseks ja kõnnikatse tegemiseks on soovitatav valida lühim aeg.

Teabe tunnetamine

Iga osa nimi

Seadistusviis: potentsiomeeter

(1) Viiteaja seadistus

Seda saab määrata vahemikus 8 sekundit (pöörake täielikult vastupäeva) kuni 9 minutini (pöörake täielikult päripäeva). Enne selle aja möödumist tuvastatud liikumine käivitab taimeri uuesti. Tuvastamisulatuse reguleerimiseks ja kõnnikatse tegemiseks on soovitatav valida lühim aeg.

MÄRGE:Kui tuli on automaatselt välja lülitatud, kulub 3 sekundit, enne kui andur on valmis uut liikumist tuvastama, st ainult hiljem tuvastatud signaali saab valgus automaatselt sisse lülitada.

(2)Tuvastamisvahemiku seadistus
Selle suurendamiseks keerake päripäeva ja vähendamiseks vastupäeva. See on 2-4m, kui keerata mini, ja see on 10m, kui keerata max.

(3) Valguse juhtimise seadistus
Seda saab määratleda vahemikus 10 ~> 300 LUX. Nupu lõpuni päripäeva keeramiseks on umbes 10 luksi, täielikult vastupäeva on umbes 300 luksi. Tuvastustsooni reguleerimisel ja kõnnitesti tegemisel päevavalguses peaksite nuppu täielikult päripäeva keerama.

Paigaldamine

I.Ühenda liin õige joonise järgi.
N-sinine
L-pruun
L'-Red (tuleb infrapunaandurist)

Ühendage pruun ja sinine vooluga; Ühendage punane ja sinine koormusega, plii värvi saab muuta vastavalt erinevate riikide nõuetele.

II. 1.Keerake lahti lambi ühenduskarbi kaane kruvi;
2.Andur on paigaldatud lambile;
3. Vastavalt juhtmestiku skeemile;
4.Sulgege lambi jaotuskarbi kaas, keerake kruvid kinni.

Märkus: traadi pikkust saab vastavalt nõuetele reguleerida.

Test
1. Aja reguleerimise nupp (TIME): kasutaja saab valida viivitusaja vastavalt vajadusele, tavaliselt mõõtmise paigaldamisel, aja reguleerimise nupp (TIME) minimaalseks, nii et paigalduskontroll oleks kiire ja lihtne. Pärast paigaldamist võib olla 8 sekundit ~ 9 minutit ± 2 minutit suvaliselt valitud tulede väljalülitamise aeg, seadke aeg ja kinnitage katseaeg, anduri pea peaks olema võimalikult all, et mitte liigutada anduri signaali esiosa, tulemuseks seatud aeg ei ole kvaasi;

2. Valgustuse reguleerimise nupp (LUX): kasutaja saab selle nupu abil valida, millise ümbritseva valguse korral (päevasest ööni), andur sisestab automaatse induktsioonvalgustuse väärtuse.

Tavaliselt kuvatakse 3LUX ööna, 100LUX ~ 2000LUX peaks olema päevane väärtus. Seetõttu saab kasutaja esmakordsel seadistusel reguleerida nuppu LUX vastavalt oma vajadustele;

3. Tundlikkuse reguleerimise nupp SENS (tuvastuskauguse reguleerimisnupp): anduri maksimaalne tuvastuskaugus on 10 meetrit, kui ümbritseva õhu temperatuur on 24 ℃. Kui ümbritseva õhu temperatuur on liiga kõrge, vähendatakse tuvastamiskaugust.

Kõrge tundlikkus talvel ja madal tundlikkus suvel, kasutaja saab SENS-nuppu reguleerida vastavalt ala suurusele, et andur tajuks automaatselt kasutaja soovitud kaugust.

TÄHELEPANU:Selle toote kasutamisel reguleerige tundlikkus sobivasse asendisse, palun ärge reguleerige tundlikkust maksimumini, et toode ei töötaks normaalselt vale liikumise tõttu. Kuna tundlikkus on liiga kõrge, tuvastage tuule abil kergesti vale liikumine lehtede ja kardinate puhumine, väikesed loomad ja vale liikumine elektrivõrgu ja elektriseadmete häirete tõttu. Kõik need viivad, et toode ei tööta normaalselt!

Kui toode ei tööta normaalselt, proovige tundlikkust vastavalt alandada ja seejärel testida.

Tähelepanu:Päevasel ajal testides peaksite reguleerima LUX-nupu asendisse, vastasel juhul tuleb
andur ei lülita lampi sisse!

Erilist tähelepanu
1. Vältige seadme paigaldamist vangutavale objektile, näiteks puule vms, sest vangutamine viib anduri induktsiooni; valet ja pane lamp põlema.
2. Vältige seadme paigaldamist kohta, kus päikesevalgus on otse avatud.
3. Ärge paigaldage seadet kohta, kus on palju vihma. Kuna induktsiooni tundlikkus väheneb seal, kus on palju vihma.
4. Ärge asetage seadet näoga avalikule teele, sest tõenäoliselt panevad lambi põlema ka avalikul teel liikuv inimene ja kõrge temperatuuriga gaas.
5. Seadme tundlikkus on inimkeha laiusesuunalise liikumise suhtes väga kõrge, kuid esiosa liikumise suhtes on see väga madal. Seega tuleks selle paigaldamisel valida asend, kus liikuv objekt saaks koos anduriga laiuti liikuda, et andur töötaks usaldusväärselt.

Mõni probleem ja lahendus
1. Koormus ei tööta:
a: Kontrollige, kas toite ja koormuse ühendus-juhtmestik on õige;
b: kontrollige, kas koormus on hea;
c: Kontrollige, kas töötulede komplekt vastab valguse juhtimisele.

2, Tundlikkus on halb:
a: Kontrollige, kas tuvastusakna ees on signaali vastuvõtmiseks takistusi;
b: kontrollige, kas ümbritseva õhu temperatuur pole liiga kõrge;
c: kontrollige, kas induktsioonisignaali allikas on tuvastusväljadel;
d: Kontrollige, kas paigalduskõrgus vastab juhendis näidatud kõrgusele;
e: Kontrollige, kas liikumise suund on õige.

3、Andur ei saa koormust automaatselt välja lülitada:
a: Kontrollige, kas tuvastusväljal on pidev signaal;
b: kontrollige, kas ajaseade on pikim;
c: Kontrollige, kas võimsus vastab juhistele;
d: Kontrollige, kas anduri läheduses olev temperatuur muutub ilmselgelt, näiteks õhukonditsioneer või keskküte jne.

● Erinevates keskkondades kasutamisel ärge reguleerige tundlikkust kõige kõrgemale.
Sest see võib kergesti põhjustada talitlushäireid.
● Palun kinnitage eelinstallatsiooniga.
● Enne paigaldamist ja eemaldamist katkestage toide.
● Veenduge, et olete ohutuse huvides toite välja lülitanud.
● Ebaõige kasutamine põhjustas kahjusid, tootja ei võta endale vastutust.

Oleme pühendunud toote kvaliteedi ja töökindluse edendamisele, kuid kõigil elektroonikakomponentidel on teatud tõenäosus ebaefektiivseks muutuda, mis põhjustab mõningaid probleeme. Projekteerimisel oleme pööranud tähelepanu üleliigsetele konstruktsioonidele ja võtnud kasutusele ohutuskvoodi, et vältida probleeme.
Seda juhist ei tohi ilma meie loata kopeerida muul eesmärgil.
