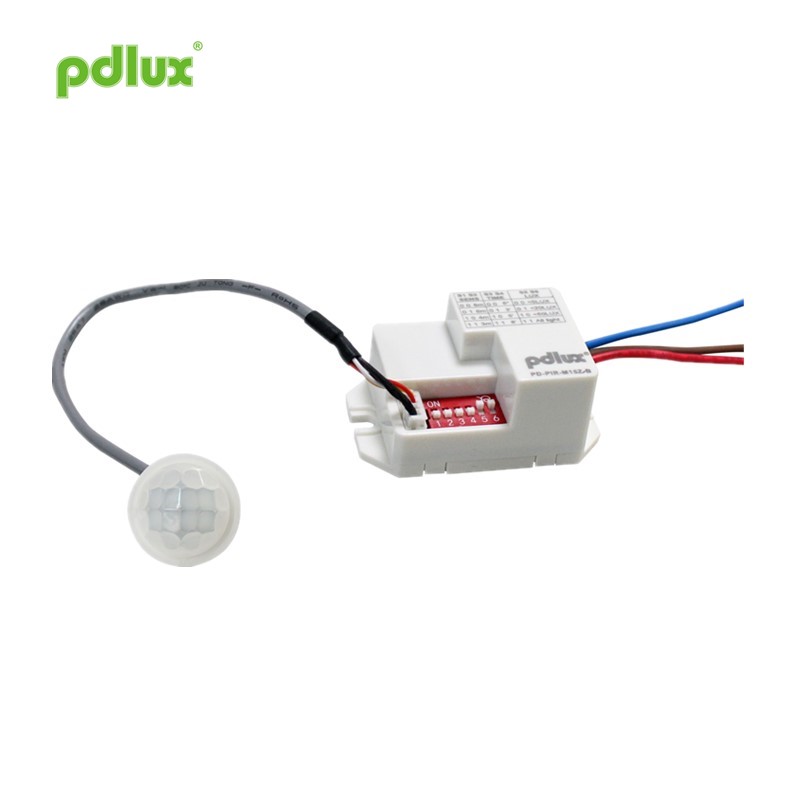

Zero Crossing Technology infrapunaandur

Infrapunaanduri PD-PIR-M15Z-B juhised

Kokkuvõte

Zero Crossing Technology infrapunaandur on infrapunaanduri uusima versiooni digitaalne tehnoloogia. Võta vastu segamise vastane SMD infrapunaandur. Finier objektiiv on varustatud ka sensori oleku indikaatori ja valgustundliku sensoriga. Zero Crossing Technology infrapunaandur võtab kasutusele täpse digitaalse arvutusliku sinusoidlaine nullpunktlüliti tehnoloogia, millel on tugev impulssvoolu võime ja mis pole võrreldav tavapäraste toodetega. Saab kinnitada mis tahes erineva koormuse külge. Lisateavet leiate järgmisest sissejuhatusest.

Funktsioon

Nullristumistehnoloogia infrapunaanduri spetsifikatsioonid

Toiteallikas: 220-240VAC 50Hz / 60Hz
100-130 VAC 50Hz / 60Hz
Kõik koormused: maksimaalselt 1200 W, 220–240 VAC,
600W maks. 100-130 VACi ¼
Ülepinge vool: 50A / 500μS
Tuvastusnurk: 100 °
Töötemperatuur: -20 ~ + 40 ° C
Tööniiskus: â ‰ ¤93% RH

Anduri teave

Rakendus

Zero Crossing Technology infrapunaandurit saab kasutada mis tahes tootega või paigaldada ja kasutada iseseisvalt. Paigaldusmeetodeid on kaks: sein ja lagi.
Näiteks lisage andur ühest tavalisest valgustusest kuni automaatse anduri lambini.

Ühenduse-juhtme skeem 1. Ühendage pruun ja sinine vooluga; 2. Ühendage punane ja sinine koormaga.

Tähelepanu
â— Paigaldajal peaks olema elektrik või asjakohane kogemus;
â— Ärge paigaldage seda masinat otsese päikesevalguse kätte kohtadesse, kus vool ja temperatuur oluliselt muutuvad, näiteks kliimaseade ja küte;
â— Ärge valige paigaldusalusena kiikuvaid objekte;
- Sensorivahemiku ees ei tohiks olla selle tuvastamist takistavaid takistusi ega liikuvaid esemeid.
â— Mida kõrgem on ümbritseva õhu temperatuur, seda väiksem on anduri tundlikkus! Nimetuse tuvastuskaugus on kasutusjuhendis kaugus, kui ümbritsev temperatuur on 22–24 ° C.
Tehases on tundlikkus seatud 6 meetrini.

Märkus
1. Suunake sensori läätse osa selle koha poole, kus inimkeha tavaliselt liigub.
2. Objektiivi osa on loomuliku valguse kätte jõudmise kohas, nii et objektiivi sees olev valgustundlik sensor suudab paremini tajuda keskkonna valgustatust.
MÄRKUS. Inimese keha kõrgus on erinev, liikumiskiirus on erinev, tundlikkus on samuti erinev. Liikumiskiirus on 1,0 kuni 1,5 m / sek. Kui inimese suurus ja liikumiskiirus muutuvad, muutub ka tuvastuskaugus.

TÄHELEPANU:
Anduritoote esmakordsel kasutamisel peate pöörama tähelepanu järgmistele punktidele:
1. Esimene võimsus peab ootama 30 sekundit, hoiduge eemal kohast, kus andur tuvastab. Pärast valguse automaatset väljalülitamist siseneb inimkeha anduri tuvastusvahemikku ja liigub tavapärases liikumissuunas. Andur suudab töö alustamiseks koormuse tuvastada ja juhtida.
2. LUX-i, viivitusaja ja tundlikkuse reguleerimismeetodite kohta vaadake tööks A, B ja C skeemide sisu.

Selle toote kasutamisel reguleerige tundlikkus vajalikule asendile. Ärge reguleerige tundlikkust maksimaalsele tasemele, et mitte põhjustada valede toimingute tõttu toote normaalset toimimist. Väikeste loomade põhjustatud liikumine ja elektrivõrgu häired võivad põhjustada toote talitlushäireid.
Kui toode ei saa normaalselt töötada, proovige tundlikkust asjakohaselt vähendada ja seejärel proovige.

See kasutusjuhend on toote programmeerimise sisu, me ei teavita teid sellest eraldi. Ilma ettevõtte loata on kasutusjuhendi sisu kopeerimine muuks otstarbeks rangelt keelatud.
