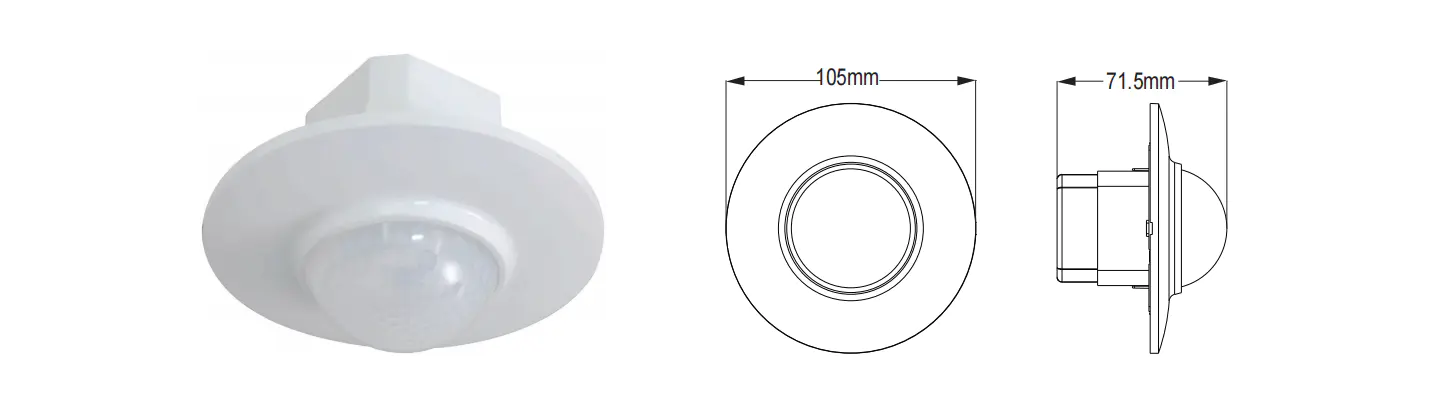

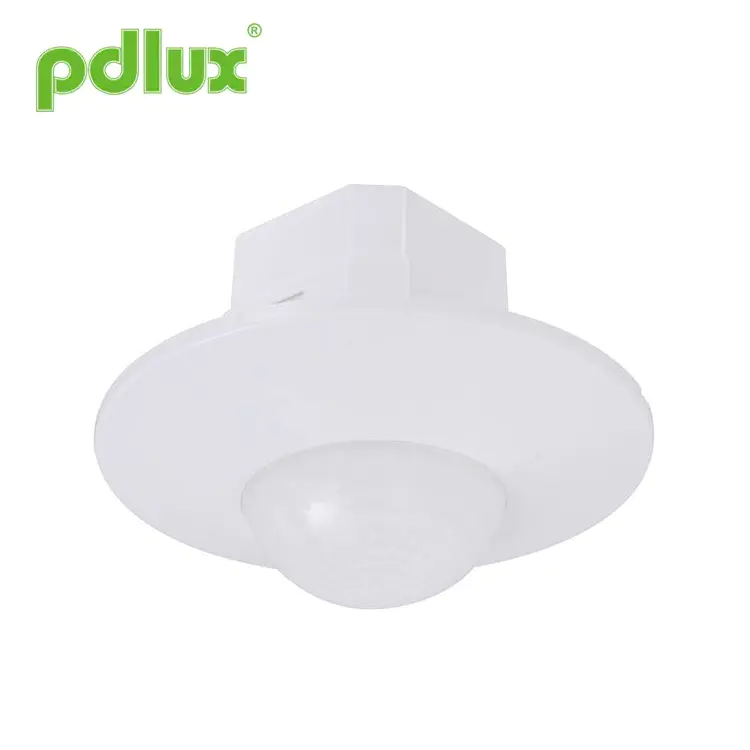

PD-PIR200A 360° lae infrapuna liikumisandur
Toode on uus energiasäästlik lüliti, mis kasutab hea tundlikkuse detektorit, integraallülitust ja SMT-d. See koondab endas automatismi, mugavaid seife, energiat säästvaid ja praktilisi funktsioone. Üks sees olev detektor moodustab laia ulatusega tuvastusvälja, kasutab juhtsignaali allikana inimeselt saadavat infrapunaenergiat, tuvastusväljale sisenedes saab koormust alustada kohe. See suudab automaatselt tuvastada päeva ja öö. Seda on lihtne paigaldada ja laialdaselt kasutada, kuna sellel on võimsussaate ja saate tuvastamise funktsioonid.
Saada päring
Kokkuvõte
Tehnilised andmed
| Toiteallikas | 220-240VAC/100-130VAC | Toitesagedus | 50/60 Hz |
| Takistav koormus | 1200W max. 230V/600W max. 110V | Aja seadistus: | min: 8±3sek max: 7±2min (reguleeritav) |
| Tuvastamisnurk | 360º | Tuvastamisvahemik (22°C) | Max 8m (läbimõõt) (reguleeritav) |
| Valguse juhtimine | <3LUX-päevavalgus (reguleeritav) | Töötemperatuur | -10°C~+40°C |
| Energiatarve | 0,45 W (staatiline 0,1 W) | Paigalduskõrgus | 2,5-3,5 m |
| Liikumise kiiruse tuvastamine | 0,6-1,5 m/s | Töötav niiskus | <93% suhteline niiskus |
Märkus. Erinevate koormuste paralleelsel kasutamisel on vaja täielikult mõista selle omadusi koormus ja eriti suure käivitusvooluga koormus põhjustab relee enneaegse kahjustuse induktiivpooli sees. Kui kasutatava koormuse osas on suur ebakindlus, uuendage spetsiaalselt sisselülitusvoolu talumiseks loodud versiooni saab kohandada.

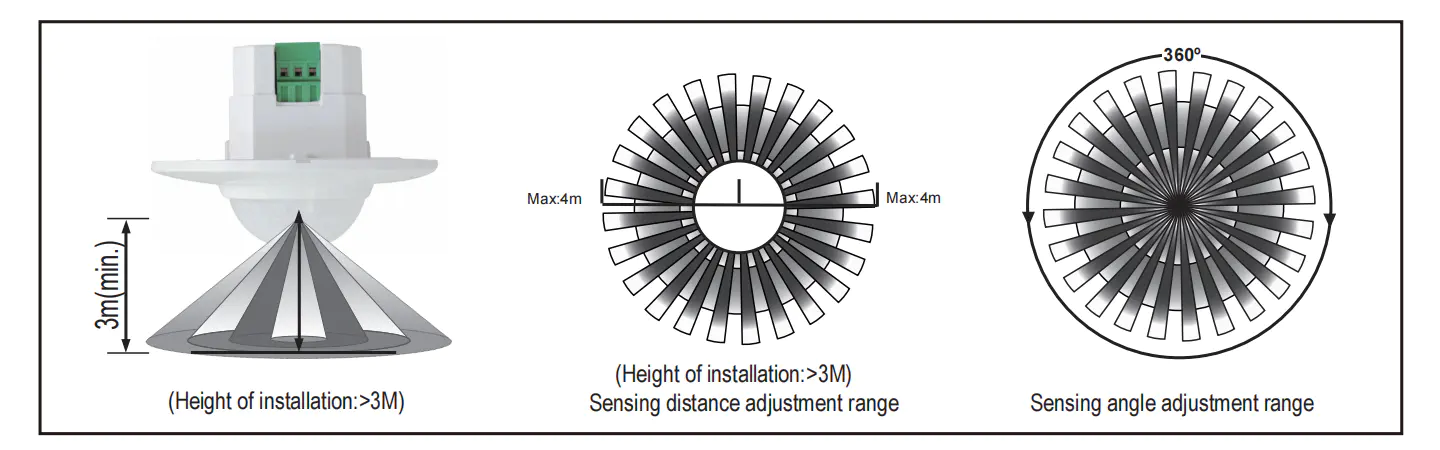

Anduri teave
Funktsioon
·Tuvastamisvahemikku saab seadistada vastavalt paigaldusasendile ja tuvastusväljale.
·Tuvastamine: LED vilgub signaali vastuvõtmisel kaks korda sekundis.
· Aja seadistust lisatakse pidevalt: kui see saab pärast esimest induktiivpoolit teise induktsioonisignaali, arvutage aeg veel kord ülejäänud esmakordsel põhisätetel. (Määrake aeg)
·Aja seadistuse reguleerimine: seda saab seadistada vastavalt teie soovile. Miinimum on 8±3 sek; maksimaalne on 7±2min.

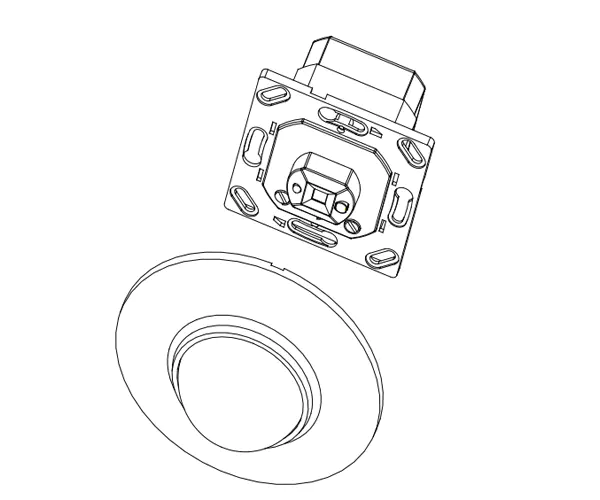

Paigaldamine
(2) Avage andur, nagu näidatud paremal järgmisel joonisel, eemaldage anduri paneel.
(3) Ühendage toite- ja koormusjuhe anduri ühendusklemmiga vastavalt ühendusjoonisele;
(4) Vastavalt nupu seadistuskomplektile LUX, TIME, SENS;
(5) Vastavalt paremale järgmisele joonisele kinnitage andur ühenduskarbis, selle paneelil olevas nupus ja seejärel saate testimiseks toite sisse lülitada.

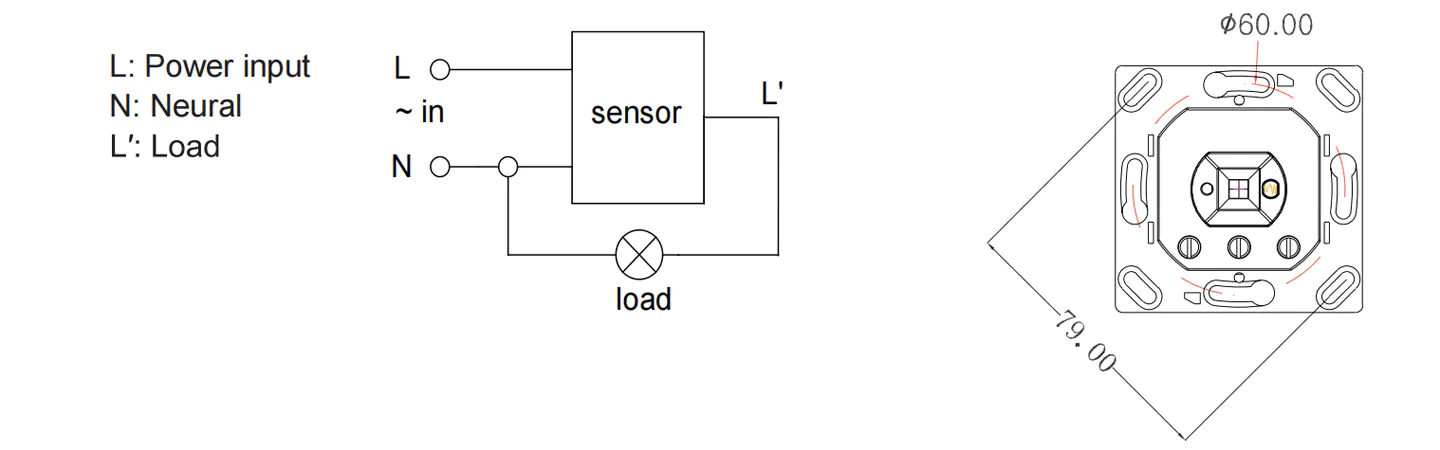

Ühendus-juhtmete skeem
Ühenduse eskiis (vt parempoolset joonist) Test
.Keerake aja nupp päripäeva miinimumini.
· Toite sisselülitamise ajal koormus ei tööta. 5-10 sekundi pärast töötab koormus ja LED vilgub kaks korda sekundis. Induktsiooni puudumisel peaks koormus lakkama töötamast 5-30 sekundi jooksul ja LED peaks kustuma;
· Kui see on 5-10 sekundit pärast kustutamist uuesti mõistlik, peaks koormus töötama ja vilkuma kiirus on kaks korda sekundis, siis koormus lakkab töötamast 5-15 sekundi jooksul.
·Keerab LUX-nuppu päripäeva miinimumini. Kui seda testitakse alla 3LUX-i tingimustes, ei tohiks koormus pärast induktsioonkoormuse töötamise lõpetamist töötada; aga kui katate tuvastamisakna läbipaistmatute esemetega (rätik jne), siis koormus töötab. Induktsioonisignaalide puudumisel peaks koormus lakkama töötamast 5-15 sekundi jooksul.
TÄHELEPANU: selle toote kasutamisel reguleerige tundlikkus sobivasse asendisse, palun ärge reguleerige tundlikkust maksimaalseks, et toode ei saaks Töötab tavaliselt valest liikumisest. Kuna tundlikkus on liiga kõrge, tuvastage kergesti vale liikumine tuulega, mis puhub lehti ja kardinaid, väikesed loomad ning vale liikumine elektrivõrgu ja elektriseadmete häirete tõttu. Kõik need viivad, et toode ei tööta tavaliselt!
Kui toode ei tööta normaalselt, proovige tundlikkust vastavalt alandada ja seejärel testida.
Märkmed
Vältige selle paigaldamist rahutusobjektidele.
Tuvastamisakna ees ei tohiks olla takistusi ega liikuvaid objekte, mis avastamist mõjutavad.
Vältige selle paigaldamist õhutemperatuuri muutmise tsoonide (nt õhukonditsioneer, keskküte jne) lähedusse.
Arvestades oma ohutust, ärge avage kaant, kui leiate pärast paigaldamist konksu.
Kui toote ja juhise vahel on erinevusi, vaadake peamiselt toodet.
Mõni probleem ja lahendus
Koormus ei tööta:
a. Kontrollige, kas toite- ja koormusühendus on õige.
b. Kontrollige, kas koormus on hea.
c. Kontrollige, kas töötuli vastab valguse juhtnupule.
Tundlikkus on halb:
a. Kontrollige, kas tuvastusakna ees on takistusi signaalide vastuvõtmiseks.
b. Kontrollige, kas ümbritseva õhu temperatuur pole liiga kõrge.
c. Kontrollige, kas signaali allikas on tuvastusväljadel.
d. Kontrollige, kas paigalduskõrgus vastab juhendis näidatud kõrgusele.
e. Kontrollige, kas liikumise suund on õige.
Andur ei saa koormust automaatselt sulgeda:
a. Kontrollige, kas tuvastusväljadel on pidevaid signaale.
b. Kontrollige, kas ajaseade on seatud kõige pikemale.
c. Kontrollige, kas võimsus vastab juhistele.
d. Kontrollige, kas temperatuurimuutus on ilmselgelt anduri lähedal, nagu õhukonditsioneer või keskküte jne
·Erinevates keskkondades kasutamisel ärge reguleerige tundlikkust kõrgeimale.
Sest see võib kergesti põhjustada talitlushäireid.
●Palun kinnitage professionaalne paigaldus.
● Enne paigaldamist ja eemaldamist katkestage toide.
●Veenduge, et olete ohutuse huvides toite välja lülitanud.
●Ebaõige kasutamine põhjustas kahjusid, tootja ei võta endale mingit vastutust.
Oleme pühendunud toote kvaliteedi ja töökindluse edendamisele, kuid kõigil elektroonikakomponentidel on teatud tõenäosus ebaefektiivseks muutuda, mis põhjustab probleeme. Projekteerimisel oleme pööranud tähelepanu üleliigsetele konstruktsioonidele ja võtnud kasutusele ohutuskvoodi, et vältida probleeme. Seda juhendit ei tohi ilma meie loata kopeerida muul eesmärgil.
