PDLUX PD-V12360A/B K-riba kõrge tundlikkusega liikumisandur nutika lüliti ja turvalisuse jaoks
PDLUX PD-V12360A/B K-riba kõrge tundlikkusega liikumisandur Smart Switchi ja Turvalisuse jaoks on patenteeritud ülitundlikkuse andur, mille on välja töötanud PDLUXi tehniline meeskond K-riba 360-kraadise tuvastamiseks. See hõlmab V12360A ja V12360B. A ja B jõudluse erinevus seisneb erineva tuvastamise raadiuses.
Mudel:PD-V12360A/B
Saada päring
PD-V12360A/B 24,125 GHz mikrolaine liikumisandur
Rakendus
.Intelligentne lüliti
.Seinaga riputatud lüliti
.Sissetungija tuvastamine
PD-V12360 seeria andur on patenteeritud kõrge tundlikkuse andur, mille on välja töötanud PDLUXi tehniline meeskond K-riba 360-kraadise tuvastamise jaoks. See PDLUX PD-V12360A/B K-riba kõrge tundlikkusega liikumisandur nutika lüliti ja turvalisuse jaoks sisaldab V12360A ja V12360b. A ja B jõudluse erinevus peitub erineva tuvastamise korral RADII. Madalale kõrgusele paigaldamisel on V12360A tuvastusnurk suurem kui see V12360b. V12360A 360 -kraadise tuvastusnurk on 120 kraadi (palun vaadake allpool olevale joonisele), mida saab kasutada toodete paigaldamiseks, mille kõrgus on alla 5 meetrid. V12360b 360 -kraadise tuvastusnurk on 80 kraadi, mida saab kasutada Toodete paigaldamiseks, mille kõrgus on alla 10 meetri. (Palun vaadake järgmist pilt). Selle tuvastustundlikkuse laiendamine sõltub signaali ja müra suhtest Kasutaja ja MCU programmi algoritmi kujundatud võimendusring. Seda tüüpi analoogsensori laia ja paindliku rakenduse vahemiku tõttu. See on ikka laialdaselt kasutatud.

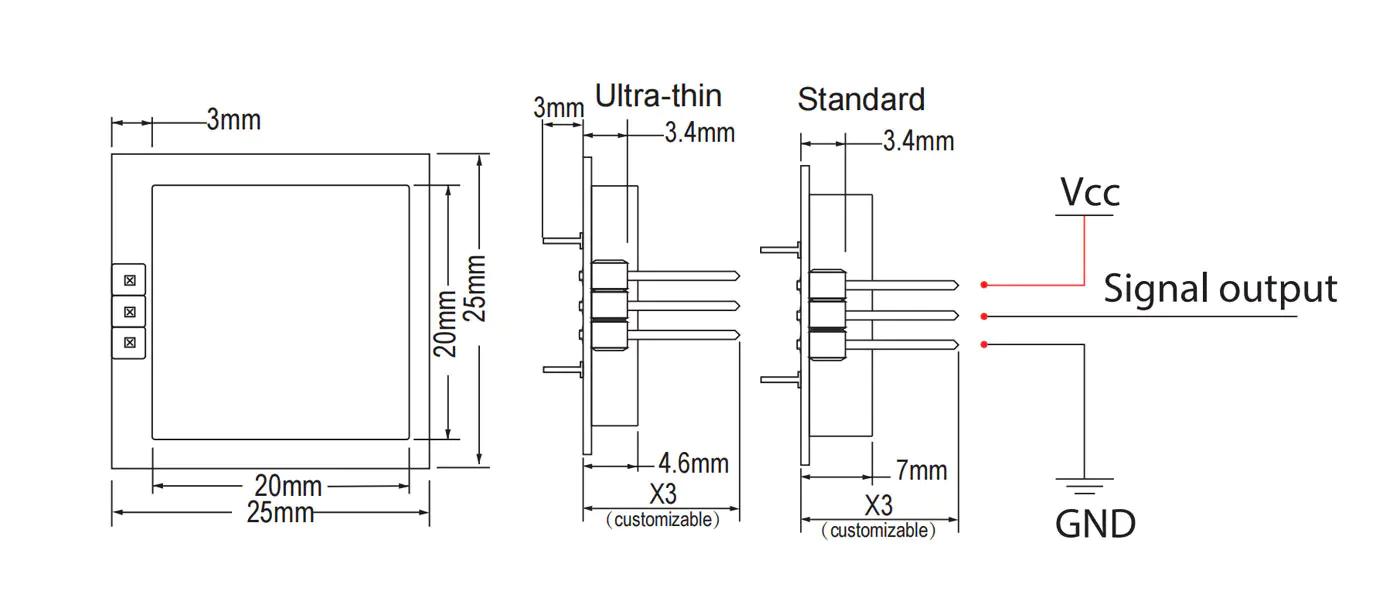

Toodete suurus

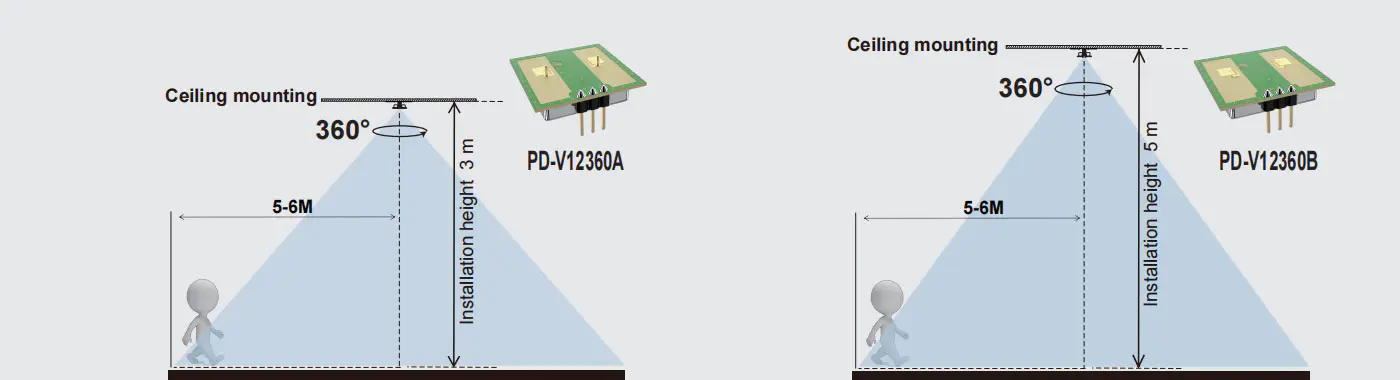

Avastusvahemik
Tehnilised parameetrid
| Parameeter | Märkused | Min | Pärast | Maksimaalne | Ühikud |
| Tarnepinge | VCC | 3.0 | 5.0 | 5.25 | V |
| Praegune tarbimine | ICC | 20 | 35 | 38 | maal |
| Töörežiim | PWM-i toiteallikaks saab see juhtida töövoolu 3-15 mA-l | ||||
| Impulsi laius | Tpuls | 10 | μs | ||
| Töötemperatuur | Tipus | -30 ~+85 | ℃ | ||
| Säilitustemperatuur | TSTG | -10 | +60 | ℃ | |
| Stabiilne aeg |
|
<5 | μSec | ||
| Müra |
|
3.5 | 4.0 | 4.5 | mvrms |
| Sagedusseade | f | 24.000 | 24.125 | 24.250 | GHz |
| Kiiritud jõud (auth) | Pout | <2,0 | <2,5 | <3,0 | MW |
| Ladustamine ümbritseva õhuniiskus | 45%~ 65% | Rh | |||
Hoiatus: tegelik tuvastusvahemik on seotud vooluahela signaali amplifikatsiooni võimendusega, PCBA üldise paigutusega ja MCU lävi.
MÄRKUS1: kiiritatud heitkogused on mõeldud FCC ja CE reeglite järgimiseks.
MÄRKUS2: vastuvõetud signaali tugevust (RSS) mõõdetakse kogu ühe võimalusega tee kadu 70 dB.
MÄRKUS3: mürapingeid mõõdetakse väljundpordis 10 Hz kuni 100Hz, anechoici kambris. MÄRKUS4: Impulsioperatsioon
Eriline meeldetuletus
Kuna vooluahela kogupaksus on ainult 0,52 mm. Liigse külgmise jõu rakendamine tihvtidele võib põhjustada vaskfooliumi purunemise. Põhjustav Anduri talitlushäire.
