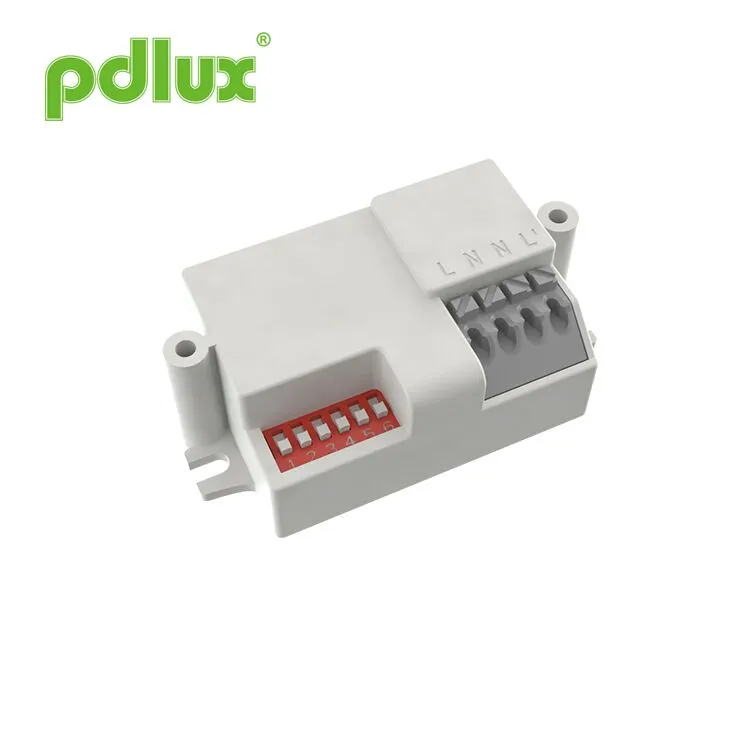

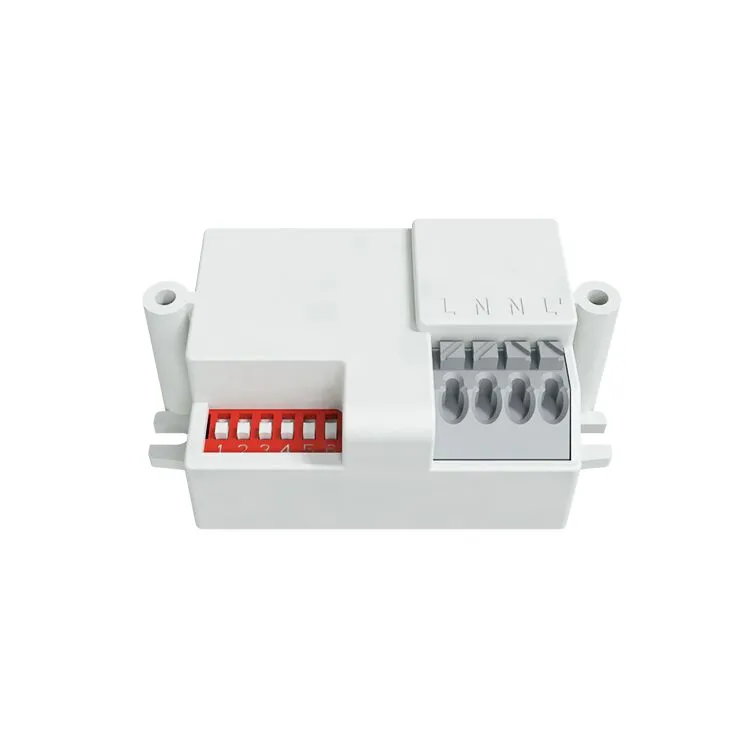

PDLUX PD-MV1031 360 ° lae kinnitatud mikrolaine liikumisandur automaatselt sisse/välja lülituseks
See on HI-täpsus digitaalne mikrolaineandur, mille tuvastusvahemik on 360 ° ja töösagedus on 5,8 GHz. See põhineb Doppleri põhimõttel, mis integreerib kiirguse ja vastuvõtmise. See võtab kasutusele MCU (mikrojuhtimisüksus), mis suurendab selle täpsust ja vähendab rikke kiirust. See on õrn välimuse ja kompaktse struktuuri poolest. Seda saab iseseisvalt ühendada koormustega või hõlpsalt paigaldada valguste sisse klaasist või plastist valmistatud lambivarjuga. Seda rakendatakse laialdaselt vahekäigul, pesuruumis, liftis, majapidamises või muudes avalikes piirkondades turvakaitse või energiasäästu jaoks.
Saada päring

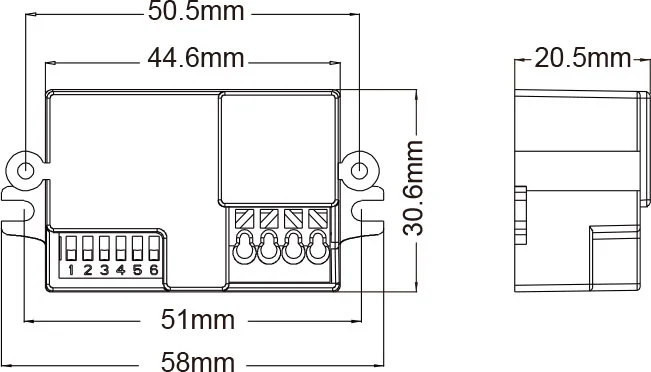

Tootesuurus
Kokkuvõte
See on HI-täpsus digitaalne mikrolaineandur, mille tuvastusvahemik on 360 ° ja töösagedus on 5,8 GHz. See põhineb Doppleri põhimõttel, mis integreerib kiirguse ja vastuvõtmise. See võtab kasutusele MCU (mikrojuhtimisüksus), mis suurendab selle täpsust ja vähendab rikke kiirust. See on välimuselt õrn ja kompaktne struktuur. Seda saab iseseisvalt ühendada koormustega või hõlpsalt paigaldada valguste sisse klaasist või plastist valmistatud lambivarjuga. Seda rakendatakse laialdaselt vahekäigul, pesuruumis, liftis, majapidamises või muudes avalikes piirkondades turvakaitse või energiasäästu jaoks.
Omadused
1. ei kahjustata kahju: selle saatja võimsus on madalam kui 0,2MW, mis inimkehale kahju ei kahjusta.
2. Võimalus võib töötada temperatuurivahemikus -15 ℃ -+70 ℃.
3. Sagedus on konstantne ja sageduse triivi ei esine sagedusvahemikus.
Andurite teave

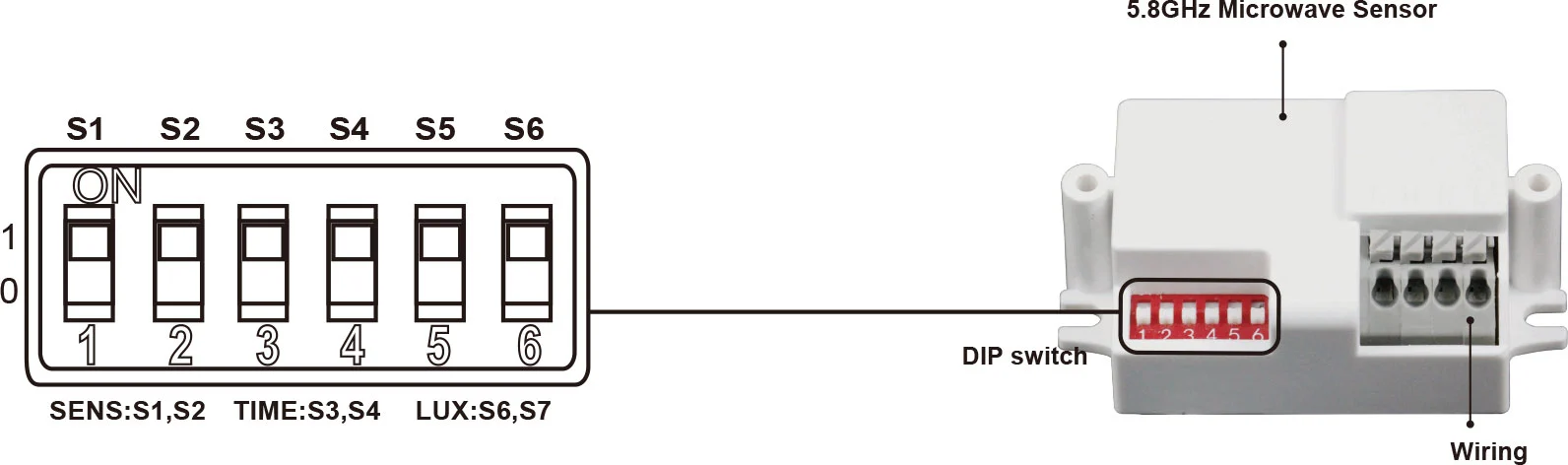

Seadistamine: DIP -lüliti
Spetsifikatsioonid
| Võimsuse allikas: | 100-277Vac |
| Võimsuse sagedus: | 50/60Hz |
| HF -süsteem: | 5,8 GHz （kesksagedus） CW elektrilaine, ISM riba |
| Nimikoormus: | 800W Max.Tungsten (220-277VAC) 200W Max.Fluorestcent ja LED (220-277VAC) 400W Max.Tungsten (100-130VAC) 100W max.fluorestsent ja LED (100-130VAC) |
| Kaitsetase: | IP20, II klass |
| Käigukasti võimsus: | <0,2MW |
| Avastusnurk: | 360 ° |
| Avastusvahemik: | 3m-5m-7m (raadiuses) (reguleeritav) |
| Aja seadistamine: | 5SEC-120SEC-200SEC, (reguleeritav) |
| Valgusjuhtimine: | 10LUX-50LUX-> 2000LUX, (reguleeritav) |
| Installimine: | siseruumides, lae kinnitamine |
| Energiatarve: | Ligikaudu 0.5W |
| Töötemperatuur: | -15 ° C ~+70 ° C |

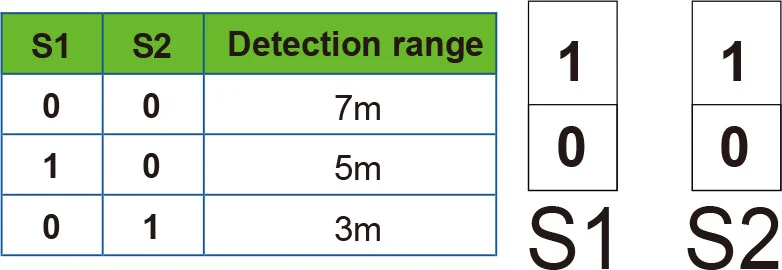

Tuvastusvahemiku seadistamine (tundlikkus) S1 S2
Avastusvahemik on termin, mida kasutatakse 3 m kõrgusele paigaldamisel maapinnal oleva jämedalt ringi valatud raadiuste kirjeldamiseks. Lüliti sisselülitamiseks on "1", OFF on "0".
Teade: selle toote kasutamisel kohandage tundlikkust (tuvastusvahemikku) sobiva väärtuseni, kuid maksimum, et vältida ebanormaalset reaktsiooni, mis on põhjustatud vale liikumise hõlpsasti tuvastamisest puhuvate lehtede ja kardinate, väikeste loomade või elektrivõrkude ja elektriseadmete sekkumise tõttu. Kõik ülalnimetatud viivad veareaktsiooni. Kui toode ei tööta normaalselt, proovige tundlikkust asjakohaselt alandada ja seejärel testida. Inimeste liikumine põhjustab anduri induktsiooni, nii et kui funktsiooni testimise ajal, lahkuge induktsioonipiirkonnast ja ärge tehke liikumist, et vältida anduri pidevat tööd.

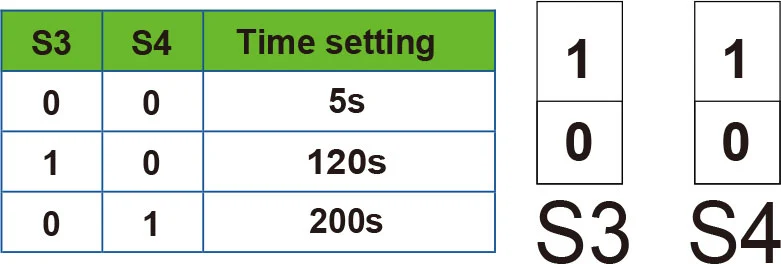

Aeg S3 S4 seadistamine
Seda saab määratleda 5 sekundilt 200 sekundilt. Kõik enne selle aja möödumist avastatud liikumine alustab taimeri uuesti. Soovitatav on valida lühim aeg tuvastusvahemiku reguleerimiseks ja jalutuskatse tegemiseks. Lüliti sisselülitamiseks on "1", OFF on "0".
See on peamiselt viivitusaja reguleerimiseks alates signaali tuvastatud hetkest ja kerge automaatse automaatse automaatse automaatse automaatseks. Saate määratleda viivituse aja oma praktilisele vajadusele. Kuid paremaks madalamale, kui energiasäästmise ajaks viivitatakse, kuna mikrolaineanduril on pidev tundmine, see tähendab, et kõik enne viivituse aja möödumist tuvastatakse iga liikumine taimeri uuesti ja valgus püsib ainult siis, kui tuvastusvahemikus on inimene.

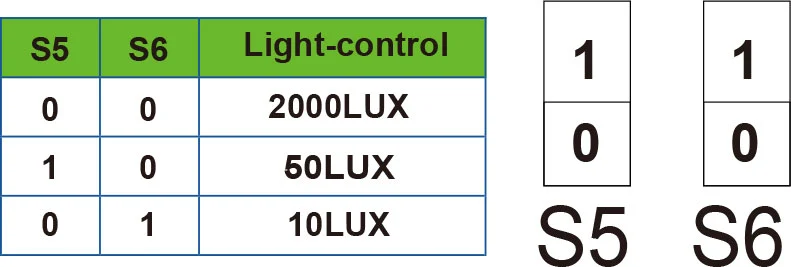

Valguse kontrolli seade S5 S6
Seda saab määratleda vahemikus 10 ~> 2000 Lux. Lüliti sisselülitamiseks on „1”, väljalülitus “0”.
See käsiraamat on mõeldud selle toote praegusele sisuprogrammeerimisele, tootja jaoks on ilma ette teatamata muudatusi ja muudatusi!
Ilma ettevõtte loata on kasutusjuhendi sisu kopeerimine rangelt keelatud.
| Viga | Ebaõnnestumine | Lahendus |
| Koormus ei tööta. | Valgus-illuminatsioon on valesti seatud. | Reguleerige koormuse seadistust. |
| Koormus töötab kogu aeg. | Koormus on katki. | Muutke koormust. |
| Võim on välja lülitatud. | Lülitage toide sisse. | |
| Avastamise piirkonnas on pidev signaal. | Kontrollige avastamisala sätteid. | |
| Koormus töötab siis, kui liikumissignaali tuvastatakse. | Lamp pole hästi paigaldatud, nii et andur ei tuvasta usaldusväärseid signaale. | Kohandage paigalduskohta uuesti. |
| Liikuva signaali tuvastab andur (liikumine seina taga, väikeste objektide liikumine jne) | Kontrollige avastamisala sätteid. | |
| Koormus ei tööta, kui on tuvastatud liikumissignaal. | Liikumiskiirus on liiga kiire või määratletud tuvastuspiirkond on liiga väike. | Kontrollige avastamisala sätteid. |
HOIATUS! Järgmised olukorrad toovad kaasa veareaktsiooni.
1. Kiikobjektile installitud olemine põhjustab veareaktsiooni.
2. Tuule poolt puhutud raputav kardin põhjustab veareageerimist. Valige sobiv koht installimiseks.
3. Liikluse installitud olemine viib veareaktsiooni.
4. Mõnede läheduses asuvate seadmete toodetud säded põhjustavad veareageerimist.
● Kinnitage prefessionaalse paigaldamisega.
● Lõika ohutuse huvides enne paigaldamist ja eemaldamist toite.
● Vale tööst põhjustatud kahjud ei võta tootja vastutust.
