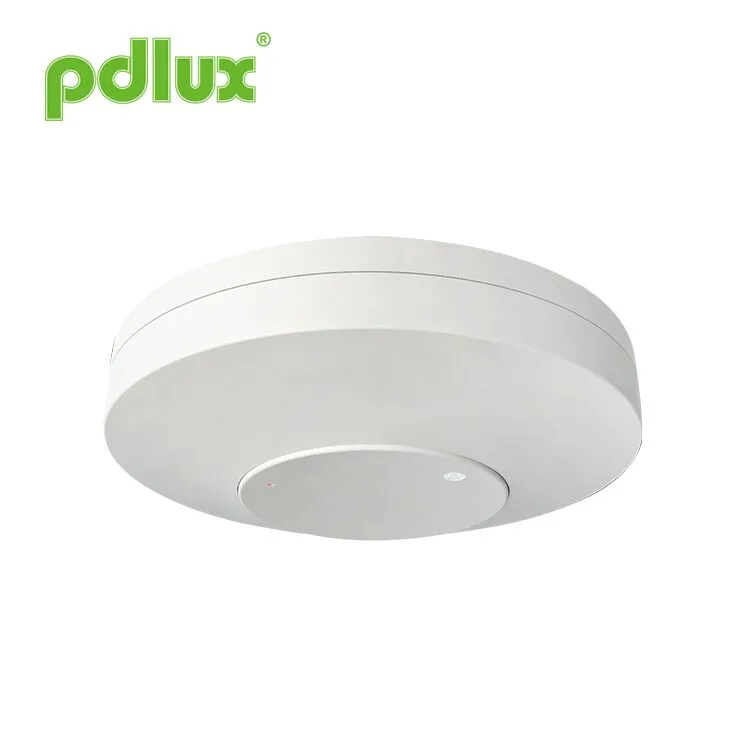

PDLUX PD-M330-C 5,8 GHz MMWAVAVE INIMESE OLEMISEKOHA
Kasutage FMCW -d kindlaksmääratud piirkonna inimeste tuvastamiseks. Kombineerides radari signaali töötlemist inimese täpse tuvastamise algoritmiga, on võimalik saavutada inimese kõrge tundlikkus, mis tuvastab liikuvad ja statsionaarsed inimlikud sihtmärgid. Avastatakse bioloogiline kohalolek (peamiselt inimkeha) selliste omadustega nagu hingamine ja südamelöök tuvastusvahemikus, nii et inimkeha saab tajuda ilma keha liikumisteta, sealhulgas magavate inimesteta.
Mudel:PD-M330-C
Saada päring
Kokkuvõte
Kasutage FMCW -d kindlaksmääratud piirkonna inimeste tuvastamiseks. Kombineerides radari signaali töötlemist inimese täpse tuvastamise algoritmiga, on võimalik saavutada inimese kõrge tundlikkus, mis tuvastab liikuvad ja statsionaarsed inimlikud sihtmärgid. Avastatakse bioloogiline kohalolek (peamiselt inimkeha) selliste omadustega nagu hingamine ja südamelöök tuvastusvahemikus, nii et inimkeha saab tajuda ilma keha liikumisteta, sealhulgas magavate inimesteta.
Spetsifikatsioonid
| Töösagedus: | 5,8 GHz |
| Nimikoormus: | 800W (takistuslik)/300W (mahtuvuslik) |
| Hindatud pinge: | 100-240 V AC, 50/60Hz |
| Väljundsignaal: | Sisse/välja lüliti |
| Ooterežiim energiatarbimine: | <0,4W |
| Installatsiooni kõrgus: | 2,5-6m |
| Avastusraadius: | > 2-6m (reguleeritav) |
| Valgusjuhtimisvahemik: | 5-300LUX - päevaaeg |
| Viivitus sulgemine: | 10 sekundit kuni 8 minutit (Määrake viivituse seiskamine Aeg vastavalt vajadusele) |
| Kaitsetase: | IP20 |

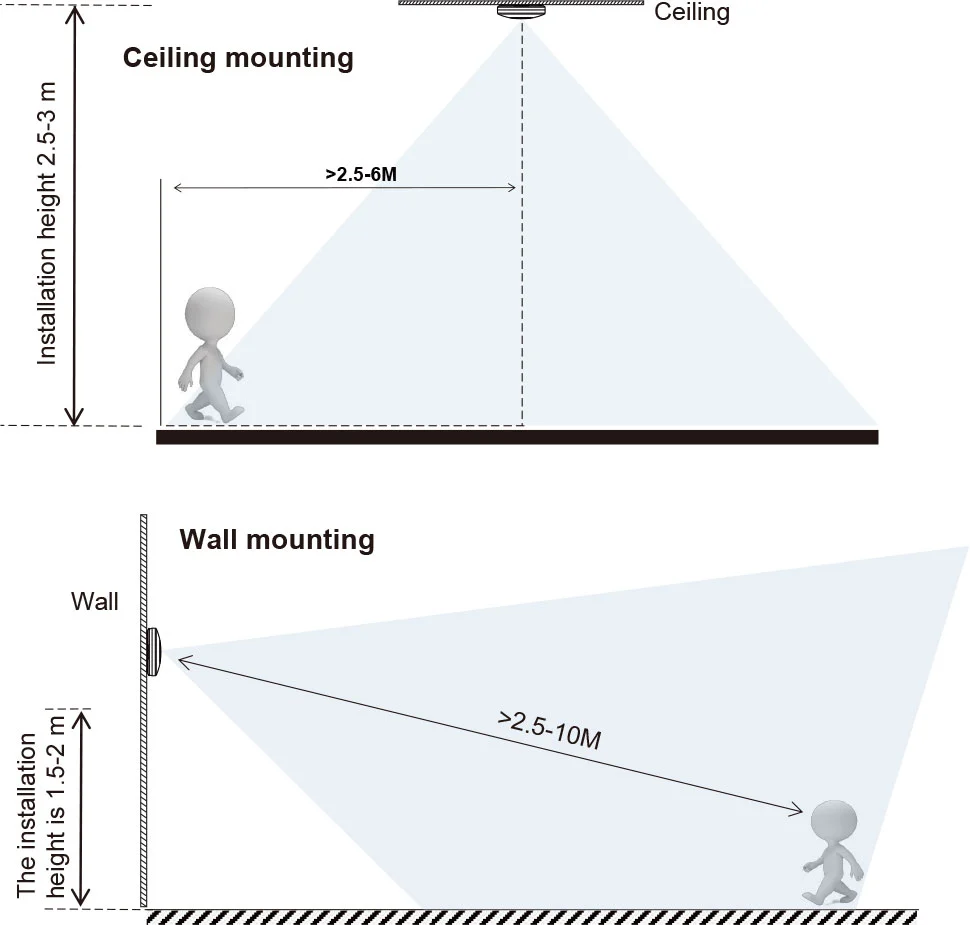

Avastamispiirkonna jaotuse skemaatiline diagramm
Funktsioon
Tuvastage päev ja öö automaatselt. Saab kohandada ümbritsevat valgust vastavalt teie soovile: Päikese poole pöördudes töötab see päeval ja öösel. Kuu poole pöördudes töötab see ainult vähem kui 10LUX olukorras. Mis puutub kohandamist, siis lugege testimisviisi.
Pidevalt lisatakse aja viivitust: kui ta saab teise induktsioonisignaali pärast esimest induktorit, arvutab see aega veel kord ülejäänud esimest korda eelarvamusel. (Seatud aeg)
Viivituse reguleerimine: saab seada vastavalt vajadusele. Minimaalne väärtus on 10 sekundit ja maksimaalne väärtus on 8 minutit

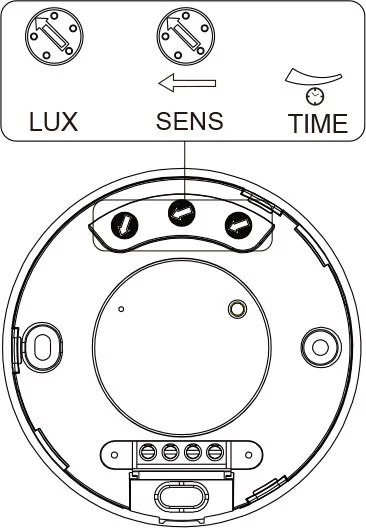

(1) Valguse kontrolli seade
Reguleerige töövalgust. Pöörake päripäeva, et seda suurendada ja pöörata vastupäeva, et see vähendada. Mini poole pöördudes töötab see ainult helekontrolli all umbes 10LUX-i, kui pöördub Maxi poole, võib see töötada mis tahes valgusjuhtimisega.
(2) Aja seadistamine
Kohandage koormustöö seadistamist. Pöörake päripäeva, et see suurendada ja pöörake vastupäeva, et see vähendada. Ajaseade on Maxi poole pöördudes umbes 8 minutit ja ajavahemiku seadistamine on miniks umbes 10 sekundit.
(3) Avastusvahemiku seadistamine (tundlikkus)
Tuvastuskaugus on minimaalne, kui pöörata vastupäeva põhja ja maksimaalne, kui pöörata päripäeva põhja.
Radari tuvastamise sihtmärgi maksimaalne vahemik on 6M sirgjooneline kaugus inimkeha ja anduri vahel ning tuvastusvahemik on 2-6m.
Märkus. Kui valgus on automaatne välja lülitatud, kulub 1 sekund, enne kui andur on valmis tuvastama teise liikumise, see tähendab, et ainult 1 sekundit hiljem tuvastatud signaal saab valgust automaatselt.
See on peamiselt viivitusaja reguleerimiseks alates signaali tuvastatud hetkest ja kerge automaatse automaatse automaatse automaatse automaatseks. Saate määratleda viivituse aja oma praktilisele vajadusele. Kuid parem vähendada viivitusaega energiasäästmise huvides, kuna infrapunaanduril on pidev tundmine, see tähendab, et kõik enne viivituse aja möödumist avastatakse kõik liikumised taimeri uuesti ja valgus püsib ainult siis, kui tuvastusvahemikus on inimene.

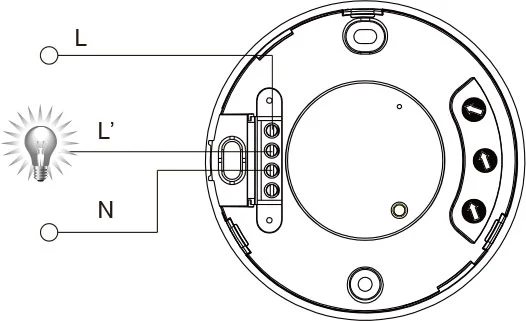

Ühendusjuhtme skeem
● Ühendage n, L võimsusega;
● Ühendage n, l 'koormusega.

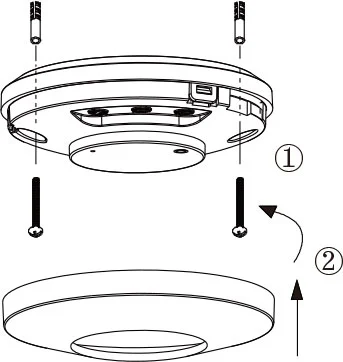

Paigaldusjuhised
Märkus:
Enne lüliti väljalülitamise installimist
Test
1. Pöörake luksusnupp päripäeva maksimaalse (päike) poole. Pöörake ajanupp antikehani minimaalseni. Sõitke anduri nupp päripäeva maksimaalselt.
2. Pärast sisselülitamist, kui pidevat signaali ei tuvastata, lakkab kontrollitav koormus 10 sekundi kuni 8 minuti pärast töötamist.
3. Kui tuvastatakse, töötab koormus ja indikaator tuli on sisse lülitatud. 10 sekundi kuni 8 minuti pärast, kui pidevat signaali ei tuvastata, lakkab indikaatori tuli töötamast. Kui signaal tuvastatakse 10 sekundi pärast, peaks koormus töötama, indikaatori tuli peaks süttima ja lõpetama 5 sekundi kuni 8 minuti pärast töötamise. Sel ajal ei tuvastatud pidevat signaali.
4. pöörake luksi nuppu vastupäeva miinimumini. Kui test viiakse läbi 10LUX või kõrgema juures, ei tohiks koormus pärast induktiivse koormuse toimimist töötada; Kuid kui katate tuvastusakna läbipaistmatu objektiga (rätik jne), töötab koormus. Sensingsignaalide puudumisel peaks koormus lõpetama töötamise 10 sekundi kuni 8 minuti jooksul.
See käsiraamat on mõeldud selle toote praegusele sisuprogrammeerimisele, tootja jaoks on ilma ette teatamata muudatusi ja muudatusi!
Ilma ettevõtte loata on kasutusjuhendi sisu kopeerimine rangelt keelatud.
