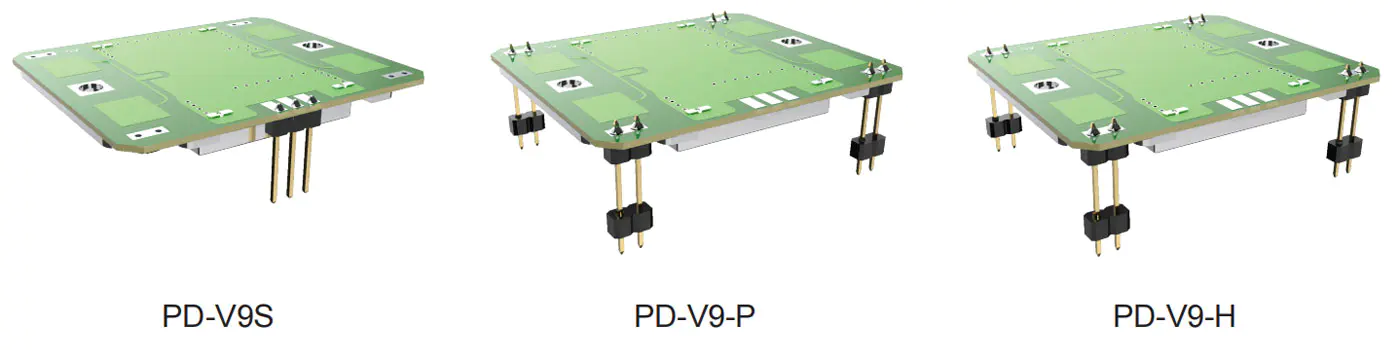

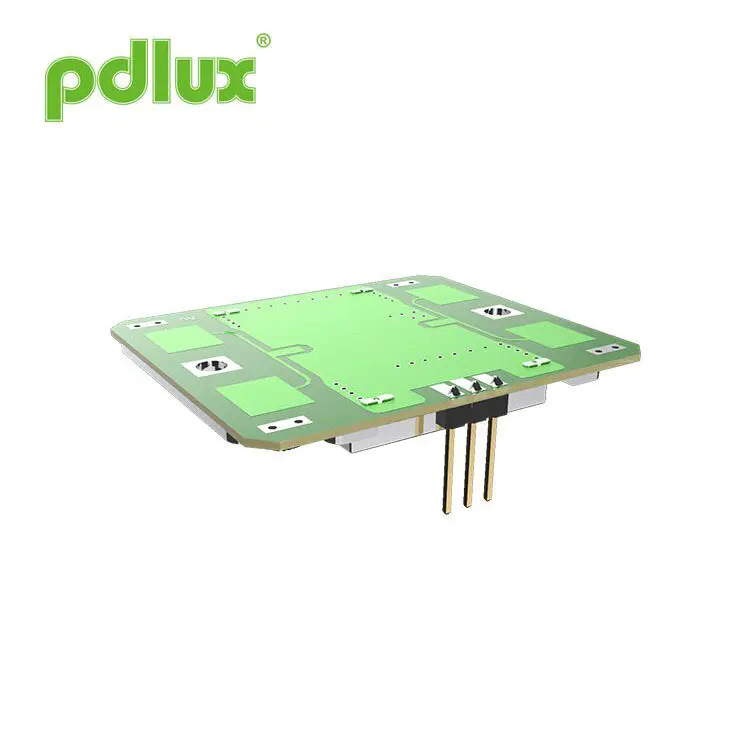

PD-V9-S X-riba doppleri mikrolaineanduri moodul koos tihvti väljundiga
Kompaktne ja kohandatav, PD-V9-S X-riba Doppleri mikrolaineanduri moodul koos tihvti väljundiga on ehitatud integreerimiseks teie täiustatud sensatsioonitoodetesse. PD-V9-S on miniatiseeritud X-ribaga doppleri radarimoodul, millel on tihvti väljund, mis sobib suurepäraselt arendajatele ja süsteemiintegraatoritele. See toetab piirkondlikku sageduse kohandamist ja sellel on kahetasandiline sensoristruktuur-mandris H-tasand, mis tagab laia katvuse ja keskendunud e-tasapinna täpseks tuvastamiseks. Andur töötab tõhusalt vähese energiatarbega PWM-režiimis, muutes selle sobivaks akuga töötavatele või manustatud süsteemidele. Rakenduste hulka kuuluvad nutikas valgustus, kiiruse tuvastamine, juurdepääsu juhtimine ja asjade Interneti liikumise tuvastamine. Saadaval on kohandatud arendus- ja OEM/ODM -teenused.
Mudel:PD-V9-S
Saada päring

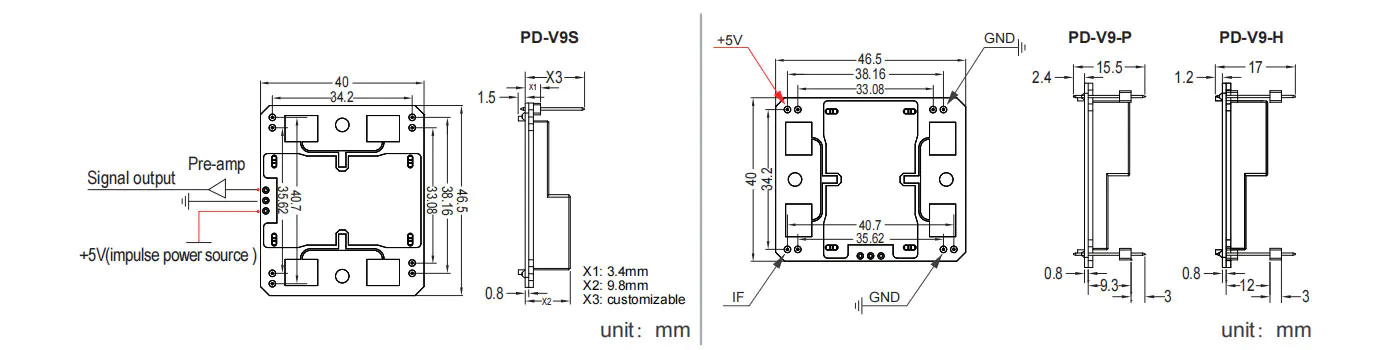

Suurus
Omadused
- Sageduse seadistamine: 10.525-10.587GHz
- sealhulgas plaastri antenn
- DRO: dielektriline resonaator Oscilato
- Madal alalisvoolu voolu äravool
- väikesuurus
- ROHSi vastavus
Spetsifikatsioonid
| Ese | Spetsifikatsioonid | |
| Sagedusseade | 10.525-10.587GHz (kohandatud vastavalt erinevatele nõuetele) | |
| Tingimus | TA = +25 C ， vein = +5 VDC | |
| Tööpinge | +5,0 ± 0,5 VDC | |
| Töövool | <32 ME TÜÜP. | |
| Väljundvõimsus | 20 MW (13 dBm) E.I.R.P. Tüüp. | |
| Sageduse stabiilsus | ± 5 MHz max. (TA: -30 kuni +55 C) | |
| Tagasituleku tundlikkus | -90 DBC tüüp. | |
| Teine harmooniline emissioon | -40 DBM vahemik | |
| Antenni tala laius (-3 dB) | E-tasapinnaline | 36 kraadi nom. (Oreetiline täisnurk 72 kraadi) |
| H-tasand | 72 kraadi nom. (Oreetiline täisnurk 144 kraadi) | |
| RF -liides | Plaastri antenn | |
| Temperatuurivahemik | -30 kuni +55 C (standardkasutus), -40 kuni +80 C (maksimaalne kasutusvahemik) | |
| Vastavuse reguleerimine | ETS 300 440 | |

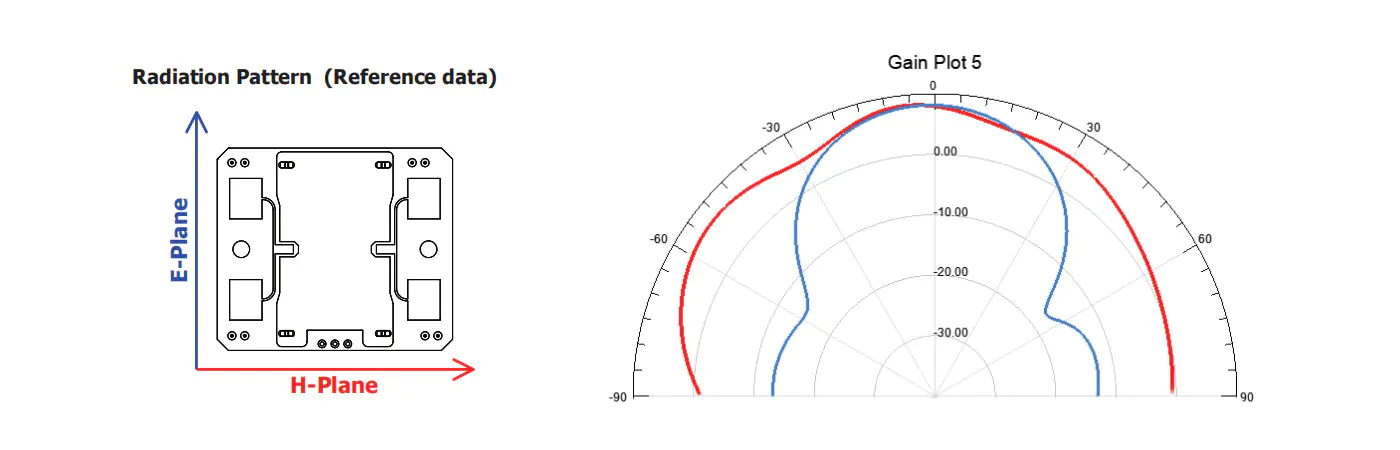

Kiiritusmuster
Lühike tutvustus
PD-V9 seeria heledusandur töötab X-ribas. Töösagedus on sagedusvahemikus 10,525 GHz kuni 10,687 GHz. Kasutajad peavad ostma vastavalt kohandamisele vastavalt selle riigi sagedusmäärustele, kus see asub. Näiteks 10,525 GHz, 1 0,587 GHz, 10,687 GHz. PD-V9 seeriaandureid kasutatakse laialdaselt turva- ja seirerakenduste toodetes, automaatsetes ukseandurites, mobiilsetest sensoridest, IoT-anduritest, kiiruseanduritest ja mitmesugustest mobiilseanduritoodetest.
Anduril on H-tasapinnal suur nurga tuvastamine ja EPL-i väike nurga tuvastamine. Kasutajad saavad sensori kasutamise ajal vajadusel erineva nurga all kinnitada. Justkui kasutajad soovivad, et anduri töövool oleks võimalikult väike, saate seada anduri toiteallika režiimi PWM (töötsükli) režiimi, mis võib töövoolu tõhusalt vähendada.
Võimalikud probleemid ilmnesid
Kui kasutajad satuvad algseanduri kasutamise või otse asendamise ajal järgmiste probleemidega.
1. Esimene kasutamine:
Kui kasutate PD-V9-S X-riba DOPPLER-i mikrolaineanduri moodulit esmakordselt PIN-väljundiga ja teil on kõrge tundlikkus või ebapiisav tundlikkus, peaksite kõigepealt kontrollima võimendusahela võimenduse seadistuse olekut. Ja kas MCU kasutatud arvutusmeetod signaalide töötlemiseks on asjakohane. Üldiselt on lahendust lihtne leida.
2. Võimalikud probleemid, mis võivad tekkida varem kasutatud andurite otse asendamisel:
Varem kasutatud andurite otse asendamisel võib tekkida ka kõrge tundlikkuse ja madala tundlikkusega probleeme, mida saab hõlpsasti lahendada. Piisab lihtsalt võimendusahela suurendamisest või amplifikatsiooniahela suurenemisest. Pole vaja arvestada MCU signaalitöötluse algoritmiga.
Aidake, mida algajad võivad vajada kasutamisel:
Kui teil on raskusi PD-V9 seeriaandurite kasutamisel ja vajate abi. Võite meiega ühendust võtta e -posti teel. Üldiselt võib vastuseid saada.
Toote sissejuhatus:
Toote sissejuhatust võib PDLUX abil vajadusel muuta ja täiustada. Mitte tingimata ei teatata kõiki õigeaegselt.
