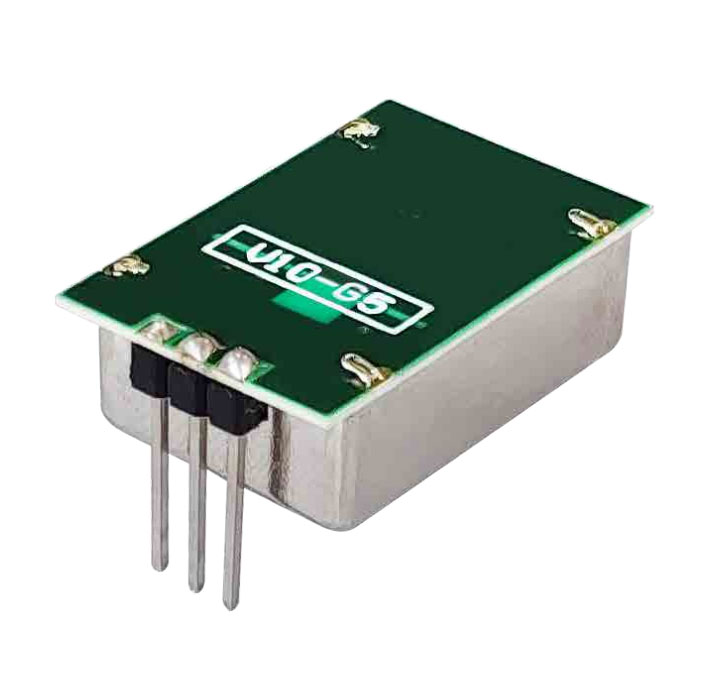

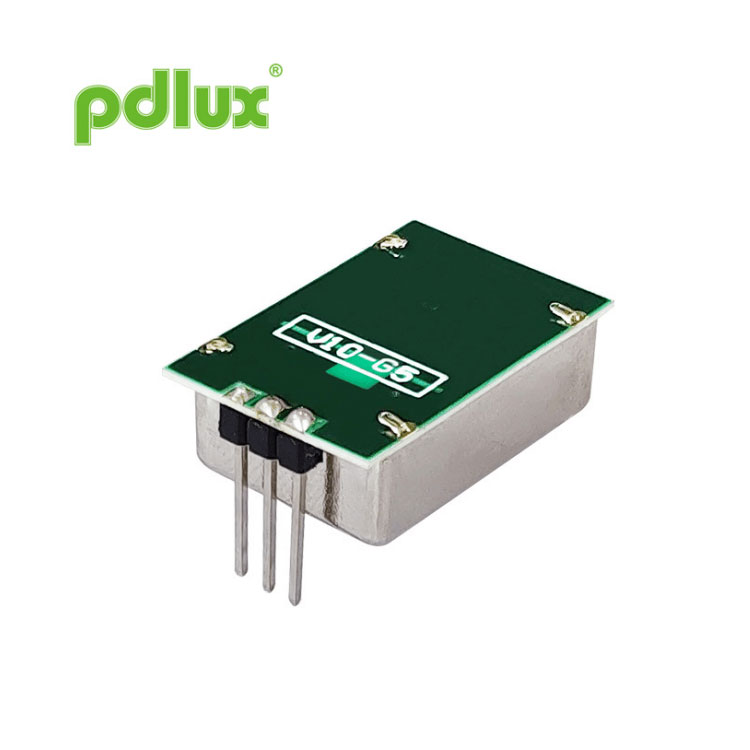

PD-V10-G5 miniatuurne X-riba mikrolaine transiiver-liikumisdetektori seade
Valmistatud ettevõttesiseselt Pdluxi Hiinas asuvas tehases, oleme tunnustatud PD-V10-G5 miniatuursete X-riba mikrolainetransiiveri liikumisdetektorite tootja ja tarnija, jälgides hoolikalt iga tootmisetappi, et tagada kvaliteet ja selge hind, pakkudes oma klientidele kuluefektiivseid lahendusi.
Saada päring
Metallist purki paigutatud seadmel on dielektrilise resonaatoriga stabiliseeritud ostsillaator, mis tagab stabiilse töö laias temperatuurivahemikus kas CW või madala töötsükliga impulssrežiimis ja integreeritud homodyne vastuvõtja tundlikkuse ja töökindluse suurendamiseks.
See moodulite perekond on saadaval kas +5v või +3v toitepingega.
Põhiline tööpõhimõte seisneb sagedusnihke tuvastamises edastatava ja vastuvõetud signaali vahel
peegeldub tagasi seadme vaateväljas olevalt liikuvalt objektilt.
Seade toodab madala taseme väljundsignaali, mida saab võimendada ja töödelda heli- või visuaalse häire andmiseks
signaali ja kasutab odavaid pindmontaaži tootmistehnikaid, mis on kohapeal tõestatud kui vastupidavad ja
usaldusväärne.
| Osa nr. | Riik | Sagedus | Kommentaarid |
| PD-V10-501 | Ühendkuningriik | 10,587 GHz (5 V) | |
| PD-V10-502 | USA | 10,525 GHz (5 V) | FCC-ID |
| PD-V10-502 | Belgia, Holland, Itaalia | 10,525 GHz (5 V) | Vastab RED direktiivile |
| PD-V10-301 | Ühendkuningriik | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgia, Holland, Itaalia | 10,525 GHz (3 V) | Vastab RED direktiivile |
| Sagedus | Vaata tabelit ülevalt |
| Väljundvõimsus (min.) | 5 dBm EIRP |
| Tööpinge | +5 V ± 0,25 V +3 V ± 0,15 V |
| Töövool (CW) | 25 mA (max) 20mA (tüüp) |
| Harmoonilised emissioonid | <-30 dBm |
| Keskmine vool (5% DC) | 1 mA tüüp. |
| Impulsi laius (min.) | 5 µs |
| Töötsükkel (min) | 1% |
| Pulsi kordumise sagedus | 2-4 KHz |
| Tundlikkus (10 dB S/N suhte korral) | -84 dBm |
| Müra (mõõdetuna 3 Hz kuni 80 Hz ribalaiuses) | < 30 µV |
| Kasu | 5 dBi |

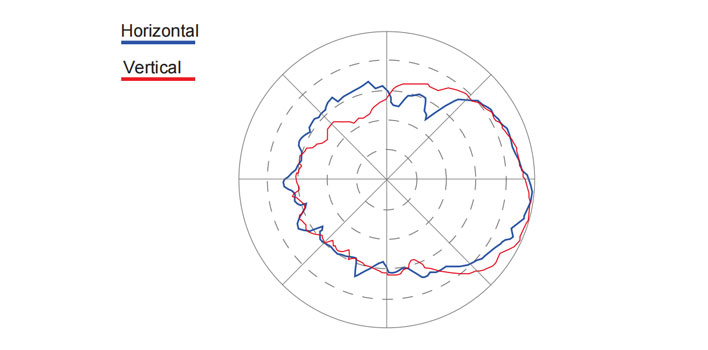

| -3 dB kiire laius | |
| E Lennuk | 50° |
| H Lennuk | 60° |
| Kaal | 4 g |

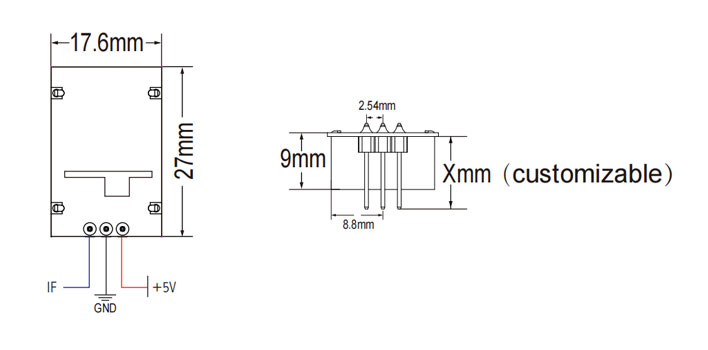

| Pin päise pistikud | 2,54 mm vahe X3 |
| RoHS-iga ühilduv | |
| Võimsus/Temp. Koefitsient (üle töötemperatuuri vahemiku) | 3 dB |
| Sagedus/Temp. Koefitsient (üle töötemperatuuri vahemiku) | 6,5 MHz |
| Töötemperatuur | -20°C kuni +70°C |
Anduri väljundi tugevus (tuvastusvahemik) oleneb signaali ja müra suhtest. Nominaalsest töötemperatuurist kõrgem või madalam andur võib samuti töötada, kuid jõudlus väheneb. Seadmete kahjustamise vältimiseks tuleb käsitsemisel olla ettevaatlik. Õige elektrostaatiline tühjenemine (ESD) ettevaatusabinõusid tuleb järgida kõigil ladustamise, käitlemise, kokkupanemise ja katsetamise etappidel.
