PDLUX võtab kasutusele täiendatud PD-V9H/PD-V9P/PD-V9S X-Band Doppleri andurimoodulid, kohandatud pin-free versioon valikuline
Ningbo PDLUX Electronic Technology toob ametlikult turule täiustatud PD-V9 X-riba Doppleri radari andurid, sealhulgas PD-V9H, PD-V9P ja PD-V9S. Sellel seerial on mitmekesine tihvtide paigutus ja kaks peavoolu sagedusvalikut koos valikulise viiguvaba kohandamisega, mis rahuldab ülemaailmsete elektroonikatootjate erinevaid PCB paigutuse nõudeid.
Põhiline eristamine: tihvtide paigutus ja sageduse valik

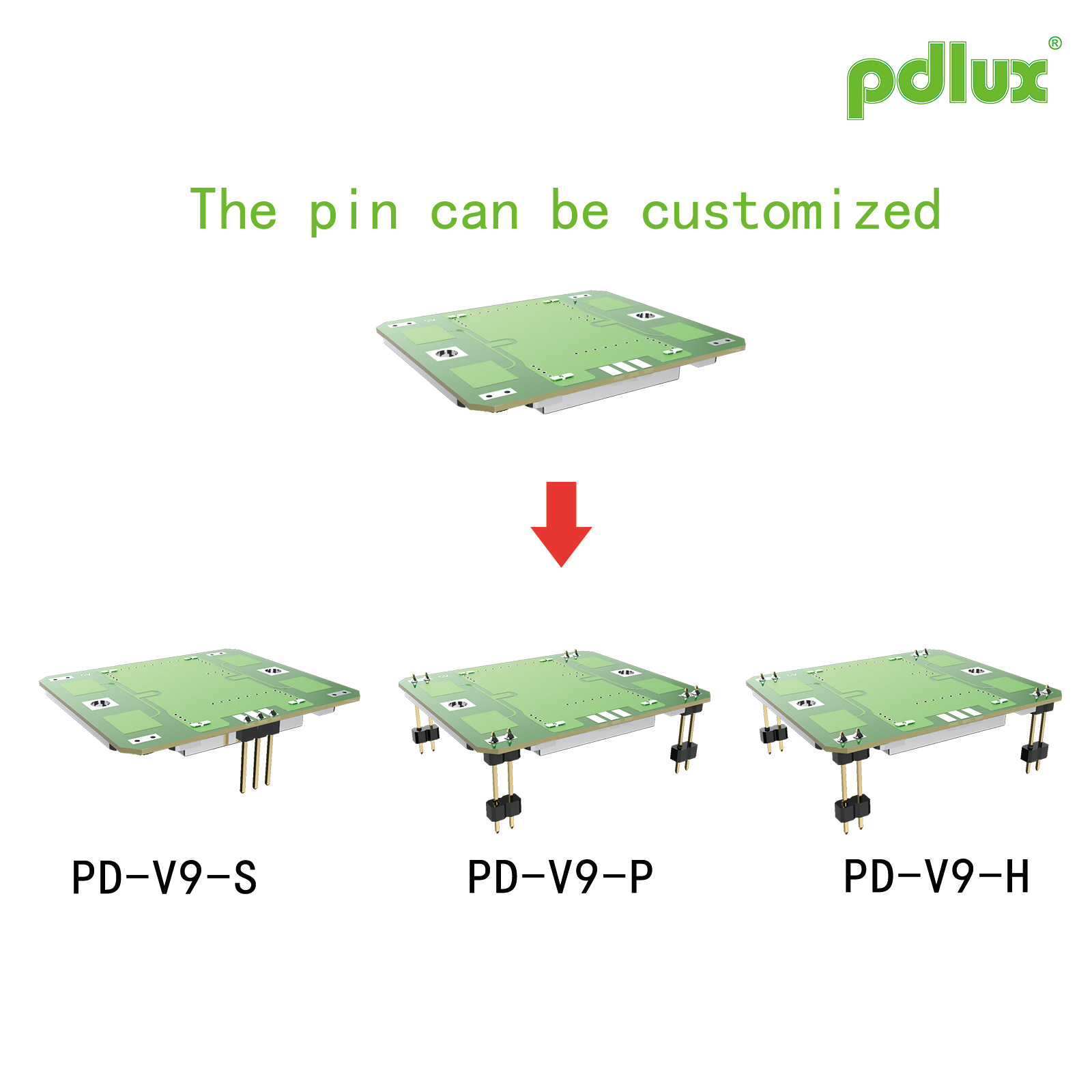

Kõigil kolmel mudelil on sama vooluahel, antenn ja elektriline jõudlus, erinevused on ainult tihvtide kõrguses ja töösageduses, et need sobiksid piirkondlike raadiostandarditega:
· PD-V9H:10,587 GHz ± 10 MHz (EL-i standardsagedus), X1 = 3,4 mm, X2 = 9,8 mm kontaktide vahe tavalise Euroopa ja Ameerika PCB disaini jaoks
· PD-V9P:10,525 GHz ± 20 MHz (ülemaailmne universaalne sagedus), kompaktsed X1 = 3 mm, X2 = 8,9 mm kontaktid, et säästa PCB jalajälge
· PD-V9S:10,525 GHz ± 20 MHz, standardne 3,4/9,8 mm tihvtide paigutus pärandandurite otseseks asendamiseks
Kohandatud valik:Nõudmisel on saadaval tihvtideta tühjad moodulid SMD paigaldamiseks; X3 suurust saab kohandada vastavalt kliendi spetsifikatsioonidele.
Kõigi PD-V9 seeriate ühtsed suurepärased tehnilised andmed
DRO dielektrilise resonaatori ostsillaatori ja integreeritud patch-antenniga ehitatud tootevalikul on ühtsed spetsifikatsioonid:
· Toitepinge: DC5V±0,5V, tüüpiline vool alla 32mA; Toetatud PWM-toiterežiim ülimadala energiatarbimise jaoks
· Tüüpiline EIRP: 13 dBm (20 mW), vastuvõtu tundlikkus -90 dBc, teine harmooniline ≤ -40 dBm
· Töötemperatuur: -30 ℃ ~ + 55 ℃ tavaline vahemik, pikendatud vahemikus -40 ℃ kuni +80 ℃
· Kiirnurk: 36° E-tasand, 72° H-tasand; saadaval paindlik paigaldusnurk
· RoHS sertifikaat ja vastavus ETS 300 440-le ülemaailmse turu heakskiitmiseks
Laialdased rakendusstsenaariumid
Ideaalne automaatsete uste, liikumisanduriga tulede, turvaalarmide, asjade Interneti kohaloleku andurite ja kiiruse tuvastamise seadmete jaoks. Vanade radarimoodulite asendamisel peavad kasutajad muutma ainult võimendi võimendust, et lahendada tundlikkusprobleemid ilma MCU koodi muutmata, vähendades oluliselt arenduskulusid.
