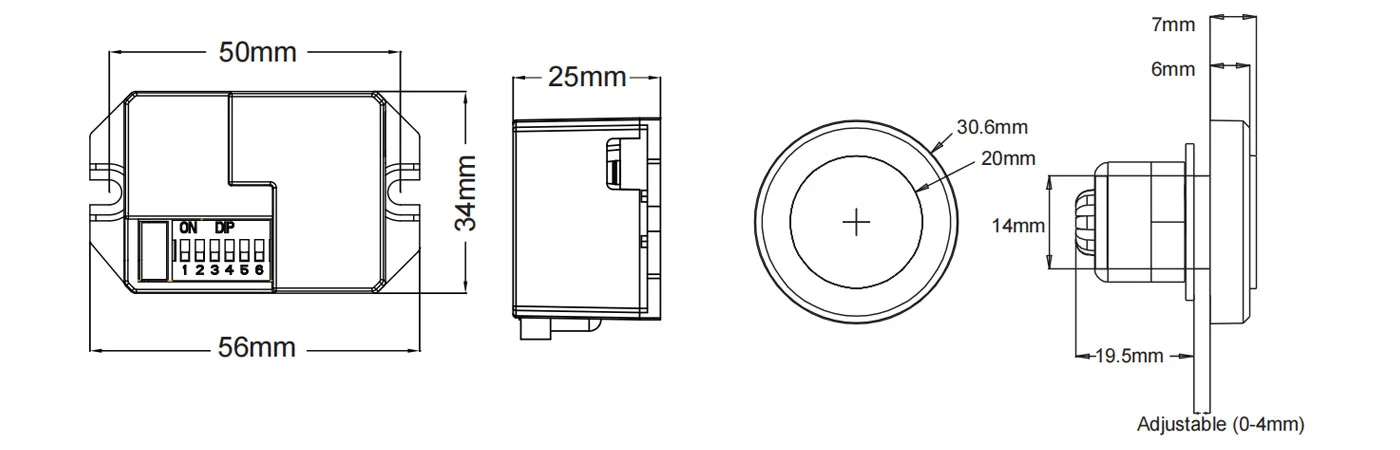

Toote suurus
Kokkuvõte

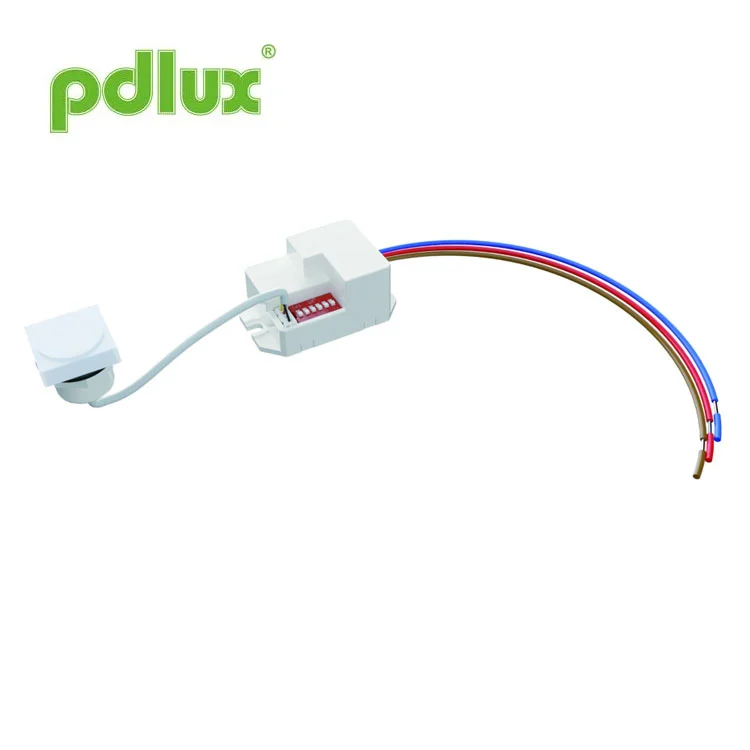

See on ülitäpne digitaalne mikrolaineandur, mille tuvastusulatus on 360° ja töösagedus 5,8 GHz. See põhineb Doppleri põhimõttel, mis ühendab kiirgava ja vastuvõtva. See kasutab MCU-d (mikrojuhtseade), mis suurendab oluliselt selle täpsust ja vähendab tõrkesagedust. See on välimuselt õrn ja struktuurilt kompaktne. Seda saab ühendada iseseisvalt koormustega või hõlpsasti paigaldada valgustite sisse lambivarjuga valmistatud klaasist või plastikust. Seda kasutatakse laialdaselt koridorides, pesuruumis, liftis, majapidamises või muudes avalikes kohtades turvalisuse või energiasäästu eesmärgil.
Omadused
1. Mittekiirguse kahjustus: selle saatja võimsus on väiksem kui 0,2 mW, mis ei kahjusta inimkeha.
2. Tugev häiretevastane võime, võib töötada temperatuurivahemikus -15 ℃ -+70 ℃.
3. Sagedus on konstantne ja sageduse triivi ei toimu sagedusvahemikus.

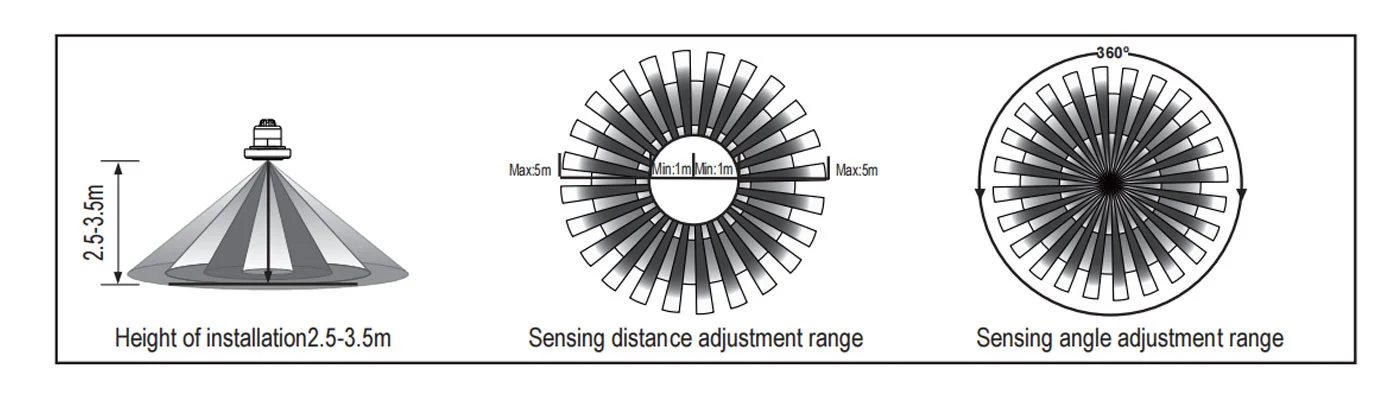

Anduri teave

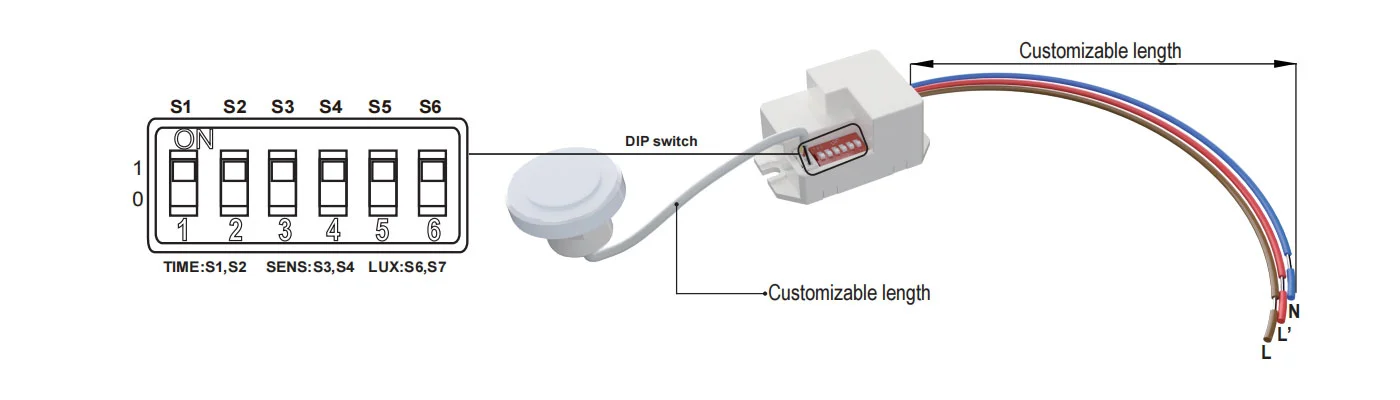

Seadistusviis: DIP-lüliti
Tehnilised andmed
=| Toiteallikas | 220-240 VAC |
| Toitesagedus | 50 Hz |
| HF süsteem | 5,8 GHz (kesksagedus) CW elektrilaine, ISM-riba |
| Nimikoormus | 800W Max.volfram 200W Max.luminofoor ja LED |
| Kaitse tase | IP20, II klass |
| Paigaldus istu | siseruumides, lakke kinnitamine |
| Edastamise võimsus | <0,2mW |
| Tuvastamisnurk | 360° |
| Tuvastamisulatus | 1m-2m-4m-5m (raadiused) (reguleeritav) |
| Aja seadistus | 8sek-3min-10min-15min, (reguleeritav) |
| Valguse juhtimine | 10LUX-50LUX- >2000LUX, (reguleeritav |
| Energiatarve | ca 0,5W |
| Töötemperatuur | -15°C~+70°C |
Aja seadistus S1 S2
Seda saab määratleda kui 8 sekundit kuni 15 minutit. Enne selle aja möödumist tuvastatud liikumine käivitab taimeri uuesti. Tuvastamisulatuse reguleerimiseks ja kõnnikatse tegemiseks on soovitatav valida lühim aeg. Lüliti asendisse ON seadmine on “1”, OFF on “0”.
See on peamiselt mõeldud viiteaja reguleerimiseks signaali tuvastamise hetkest ja valguse automaatsest sisselülitamisest kuni valguse automaatse väljalülitumiseni. Saate määrata viivitusaja vastavalt oma praktilisele vajadusele. Kuid energiasäästu huvides on parem viivitusaega vähendada, kuna mikrolaineanduril on pidev tuvastusfunktsioon, st enne viivitusaja möödumist tuvastatud liikumine käivitab taimeri uuesti ja tuli jääb põlema ainult siis, kui tuvastamispiirkonnas on inimene.
Tuvastamisvahemiku seadistus (tundlikkus) S3 S4
Tuvastamisvahemik on termin, mida kasutatakse 3 m kõrgusele paigaldatud maapinnale ligikaudu ringikujulise valandi raadiuste kirjeldamiseks. Lüliti asendisse ON seadmine on “1”, OFF on “0”.
Märkus: selle toote kasutamisel reguleerige tundlikkust (tuvastusvahemikku) sobivale väärtusele, kuid maksimaalsele, et vältida ebanormaalset reaktsiooni, mis on põhjustatud puhuvate lehtede ja kardinate, väikeste loomade või elektrivõrgu ja elektriseadmete häirete tõttu vale liikumise hõlpsast tuvastamisest. Kõik ülaltoodu toob kaasa veareaktsiooni. Kui toode ei tööta normaalselt, proovige tundlikkust vastavalt alandada ja seejärel testida. Inimese liikumine põhjustab anduri induktsiooni, nii et funktsiooni testimise ajal lahkuge induktsioonipiirkonnast ja ärge liigutage, et takistada anduri pidevat töötamist.
Valguse juhtseade S5 S6
Seda saab määratleda vahemikus 10 ~> 2000 LUX. Lüliti asendisse ON seadmine on “1”, OFF on “0”.
See juhend on mõeldud selle toote praeguse sisuprogrammi jaoks, tootjale on ette teatamata tehtud muudatusi ja muudatusi!
Kasutusjuhendi sisu kopeerimine muul eesmärgil ilma ettevõtte loata on rangelt keelatud.
| Viga | Ebaõnnestumise põhjus | Lahendus |
| Koormus ei tööta. | Valguse valgustus on valesti seadistatud. | Reguleerige koormuse seadistust. |
| Koorem on katki. | Muutke koormust. | |
| Toide on välja lülitatud. | Lülitage toide sisse. | |
| Koormus töötab kogu aeg. | Tuvastamispiirkonnas on pidev signaal. | Kontrollige seadeid avastamisala. |
| Koormus töötab siis, kui on liikumissignaali ei tuvastatud. | Lamp ei ole korralikult paigaldatud, mistõttu andur ei tööta tuvastada usaldusväärseid signaale. | Reguleerige paigalduskoht uuesti. |
| Andur tuvastab liikumissignaali (liikumine seina taga, väikeste esemete liikumine jne) | Kontrollige tuvastusala sätteid. | |
| Koormus ei tööta, kui tuvastatakse liikumissignaal. | Liikumiskiirus on liiga kiire või määratletud tuvastusala on liiga väike. | Kontrollige tuvastusala sätteid. |
Hoiatus! Järgmised olukorrad põhjustavad veareaktsiooni.
1. Kiikutavale objektile paigaldamine põhjustab veareaktsiooni.
2. Tuule poolt puhutud raputav kardin põhjustab veareaktsiooni. Valige paigaldamiseks sobiv koht.
3. Paigaldamine kohta, kus liiklus on tihe, põhjustab veareaktsiooni.
4. Mõnede läheduses asuvate seadmete tekitatud sädemed põhjustavad veareaktsiooni.
● Palun kinnitage eelinstallatsiooniga.
● Ohutuse tagamiseks lülitage enne paigaldamist ja eemaldamist vool välja.
● Ebaõigest kasutamisest põhjustatud kahjude eest ei vastuta tootja.
