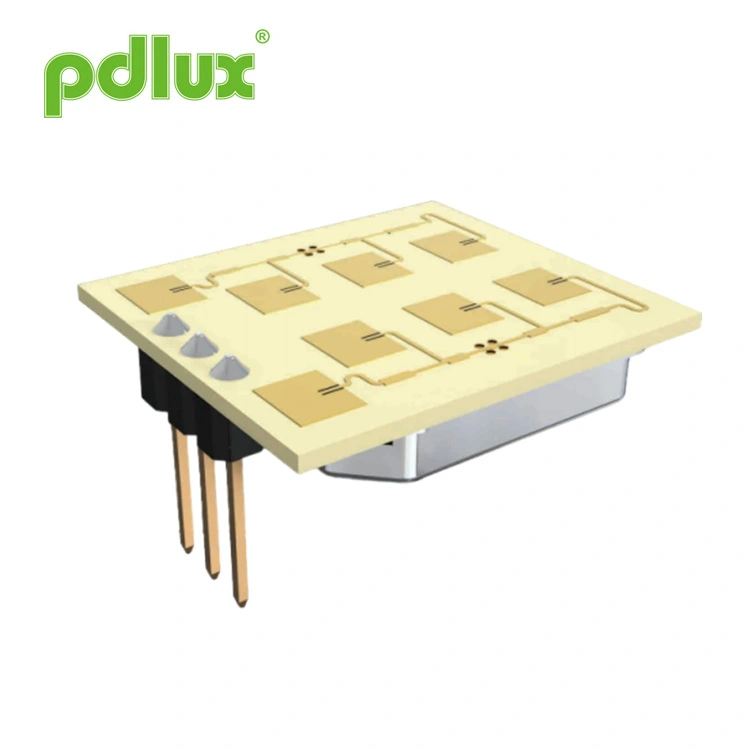

Millimeeterlaine 24 GHz turvaradari moodul
Pdlux tarnib Hiinas valmistatud kvaliteetset millimeeterlaine 24 GHz turvaradari moodulit. See on K-riba kitsa nurga ja suure jõudlusega laineandur, mis on loodud kontaktivabaks käelaine aktiveerimiseks, sissetungijate tuvastamiseks ja automaatseks ukse juhtimiseks. Täiustatud võimendiahela ja MCU-algoritmiga toetab see mitmekülgseid rakenduste funktsioone, nagu vabakäelülitid ja sisestussüsteemid. Andur tagab usaldusväärse ja fokusseeritud tuvastamise, järgides samal ajal rahvusvahelisi standardeid, sealhulgas EN 300440, FCC osa 15.249, RED, RoHS ja REACH, tagades ohutuse ja keskkonnavastutuse erinevate turva- ja automatiseerimisvajaduste puhul.
Mudel:PD-V18-A
Saada päring
PD-V18-A 24,125 GHz mikrolaine liikumisandur
Rakendus
Kontaktivaba käelaineandur
Kitsa nurga kõrge jõudlus
Sissetungijate tuvastamine
Kontaktivaba käelaineandur
Kitsa nurga kõrge jõudlus
Sissetungijate tuvastamine
PD-V18-A on K-riba (24,125 GHz) kitsa nurga suure jõudlusega laine
andur. Võimendi ahela ja MCU algoritmiga, rakendus
saab toota erinevate funktsioonidega tooteid.
Näiteks: seda kasutatakse käsitsi vehkimiseks mittekontaktseks induktsiooniautomaatseks
uksed, käega vehkivad kontaktivabad induktsioonlülitid ja muud rakendused
tooteid.
Vastavalt standardile EN 300440-V2.1.1, EN 62479:2010
PUNANE direktiiv - 2014/53/EL
Vastavalt FCC osale 15.249
Vastavalt EN 62321, ROHS direktiivile – 2011/65/EL
Vastavalt REACH direktiivile - 1907/2006/EC
PUNANE direktiiv - 2014/53/EL
Vastavalt FCC osale 15.249
Vastavalt EN 62321, ROHS direktiivile – 2011/65/EL
Vastavalt REACH direktiivile - 1907/2006/EC

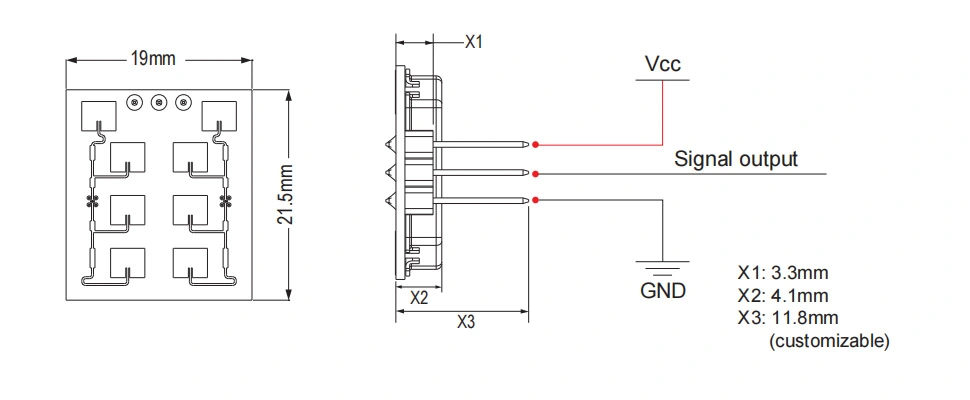

Toodete suurus
Tehnilised parameetrid
| Parameeter | Märkmed | Min | Tüüp | Max | Ühikud |
| Toitepinge | Vcc | 3.0 | 5.0 | 5.25 | V |
| Praegune tarbimine | lcc | 20 | 30 | 35 | mA |
| Töörežiim | Toiteallikaks on PWM, see suudab juhtida töövoolu 3-15 mA | ||||
| Impulsi laius | Tpulss | 10 | μs | ||
| Töötemperatuur | Üles | -30~+65 | ℃ | ||
| Säilitustemperatuur | Tstg | -10 | +60 | ℃ | |
| Stabiilne aeg |
|
<5 |
|
μsek | |
| Müra | 3.5 | 4.5 | 4.5 | mVRms | |
| Sageduse seadistus | f | 24.000 | 24.125 | 24.250 | GHz |
| Kiirgusvõimsus (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Säilitamine Ümbritseva õhuniiskusega | 45% ~ 65% | RH | |||
HOIATUS: Tegelik tuvastamisvahemik on seotud ahela signaali võimenduse võimendusega, PCBA üldise paigutusega ja MCU lävi.
Märkus1: Kiirgusheitmed on kavandatud vastama FCC ja CE reeglitele.
Märkus2: Vastuvõetud signaali tugevust (RSS) mõõdetakse 70 dB 1-suunalise kogukao korral.
Märkus3. Mürapingeid mõõdetakse 10 Hz kuni 100 Hz väljundpordis kajakambris.
Märkus4. Soovitatav on impulssrežiim
