MCU integreeritud multifunktsionaalne radari andur

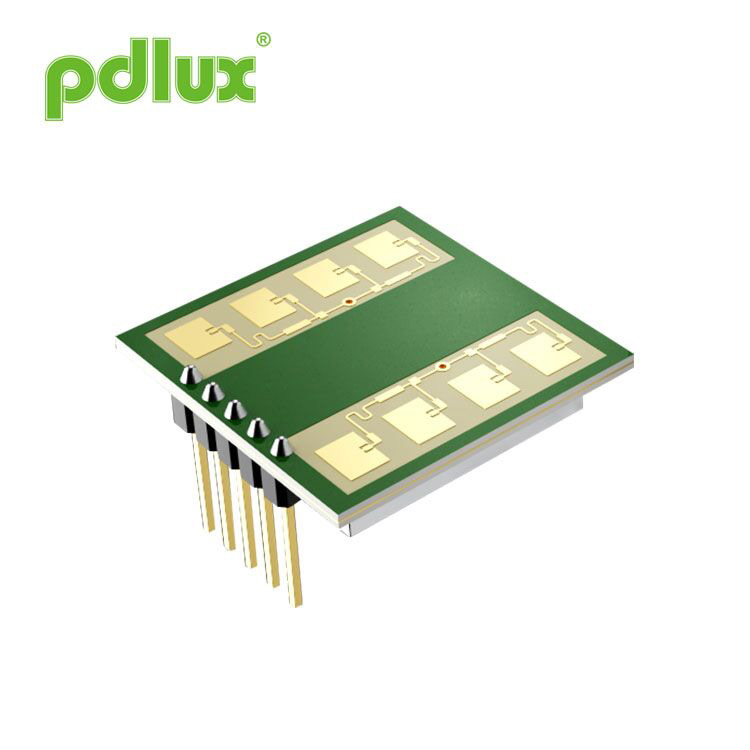

PD-V20SL on 24,125 GHz kesksagedusega multifunktsionaalne radar, multifunktsionaalne kombineeritud moodul, mille on välja töötanud PDLUX tehniline meeskond. Moodul koosneb mikrolaineandurist, signaalivõimendist ja MCU-st. Moodulil on mitmesugused režiimiväljundid, mis on erinevatel kasutajatel mugav valida erinevaid vajadusi ja rakendada erinevatele toodetele, mis on patenteeritud toode, mille on iseseisvalt välja töötanud PDLUX. Saab otse kasutada automaatse uksetuvastuse induktsioonis, turvatuvastuse induktsioonis, automaatses valgustuse induktsioon ja muud tooted, tuvastamise eraldusvõime on väga kõrge.

1. Anduri signaali väljund:
See on samaväärne madala sagedusega signaaliga, mille andur väljastab otse ilma töötlemiseta. Kasutaja vajab selle väljundpordi kasutamiseks välist signaalivõimendi vooluringi ja saab konfigureerida võimendi ahela erineva jõudlusega vastavalt vajadustele.

2. Võimendatud signaali väljund:
Seda väljundporti on võimendatud 20Hz-330Hz madalpääsvõimendusahelaga (vt lisa). Kasutajad, kes vastavad sellele ribalaiusele, saavad seda väljundporti otse kasutada ning läbi selle võimendusahela väljundpordi ja 20K potentsiomeetri (potentsiomeeter järjestikku 1K-2K takistiga) saavad reguleerida tundlikkust, mis on väga mugav.

Võrdlusahel


Märkus: sisseehitatud võimendiahel on selle mooduli standardkonfiguratsioon, kui selle võimendi ahela ribalaiusest ei piisa, saame seda kohandada vastavalt kasutaja vajadustele.

3. MCU täitmise väljund:See väljundport on juba täitmise väljundport pärast seda, kui andur on MCU poolt võimendatud ja töödeldud. Andur tuvastab objekti liikumise ja väljastab 1-sekundilise täitmisimpulsi väljundi (väljundimpulsi pikkust saab kohandada vastavalt kasutaja vajadustele). Seda saab rakendada otse automaatsetele ukseanduritele ja seda saab rakendada ka radaridetektoritoodetele, mis vastavad sellele nõudele. Selle väljundpordi saab ühendada 4,7K takistiga, et juhtida LED-i indikaatorina.

4. Rakendusnõuanded:
Kuna PD-V20SL on juba mobiilne tuvastus + signaali võimendusahel + MCU mitmesugused väljundid, peavad kasutajad lisama ainult toiteallika hea jõudluse, potentsiomeeter pluss valgustoru indikaatortuli võib moodustada täieliku automaatse ukseanduri. Toote jõudluse stabiilseks ja usaldusväärseks muutmiseks on sellel tootel suhteliselt kõrged nõuded toiteallikale, stabiilne jõudlus, väike pulsatsioonikoefitsient ja toiteallika suurepärane häiretevastane jõudlus on väga oluline.

4.1. Toiteallika konfiguratsioon: järgmine joonis on laia pingega lülitustoiteallikas. Sisendpinge võib olla otse kasutatakse vahemikus AC12V-24V või DC12V-35V pinge. Toiteallika kvaliteet on väga oluline, seetõttu tuleks toiteploki projekteerimisel PCB-d hoolikalt planeerida, sest mõistliku põhimõttega vooluringi valik on vaid üks neist ning komponentide jaotus trükkplaadil ja trükkplaadi otstarbekus. juhtmestik annab erineva jõudluse. Hästi töötaval toiteallikal on suurepärane häiretevastane jõudlus ja äärmiselt madal pulsatsioonitegur. Suurepärane toiteallikas on PD-V20SL stabiilse töö aluseks. Järgmised vooluringid on ainult viitamiseks.


5. Relee täitmisahel
See vooluringi osa valitakse vastavalt kasutaja vajadustele. Tavalistel automaatsetel ukseanduritel on erinev juhtimine meetodid ja neil on erinevad juhtimispinged, on järgmine 12 V relee juhtimise võrdlusahel ja seda saab ka juhtida MOS-toru, pilliroo relee, fotoelektrilise sidestuse jne abil.



6. lisage tuvastamise tundlikkuse reguleerimise potentsiomeeter
Tuvastamiskauguse juhtimiseks saab PD-V20SL ühendada välise tundlikkuse reguleerimise potentsiomeetriga, nii et tuvastuskaugust saab potentsiomeetri kaudu sobivas vahemikus juhtida, ühendusmeetod võib viidata järgmisele ühendusskeemile.


PD-V20SL multifunktsionaalsete radarsensorite toodete erinevaid komponente ja rakendusskeeme tutvustatakse eespool. sisse Lisaks ülaltoodud funktsioonidele iseseisva kasutamisega saab seda ka sekundaarselt arendada vastavalt erinevatele nõuetele kasutajate funktsioonide jaoks, et toode saaks kohandada erinevaid funktsioone vastavalt kasutajate individuaalsetele vajadustele.

7. Kasutaja funktsioonide kohandamine
7.1. Tuvastamisfunktsiooni kohandamine:
Lihtsamalt öeldes tähendab see, millise toote jaoks seda kasutatakse. Näiteks kui seda kasutatakse automaatsetes ukseanduritoodetes, siis MCU toodab impulsssignaali ja erinõuetega kasutajad saavad nõudeid selgelt kirjeldada ja meie saame kujundada programmi vastavalt kasutajate vajadustele. Kasutajad saavad ühendada ka MCU impulsi väljundiga ja kujundada kõik järgnevad funktsioonid ise, mida on kasutajatel mugav isikupärastada.

7.2. Turvasensorite jaoks:
Saab kasutada turvatoodete jaoks rohkem programme, saame toetada kasutajate iseseisvat arengut; Või teeb kasutaja ettepaneku a lahendus, kirjutab PDLUX tarkvara vastavalt kasutaja pakutud lahendusele.

7.3. Automaatsete valgustustoodete jaoks:
PD-V20SL saab välja saata lihtsate ja madala konfiguratsiooniga automaatsete valgusandurite vajadused ning kasutajad saavad otse konfigureerida epitaksiaalne täitmisahel MCU väljundpordis, et moodustada lihtne anduriahel ja tooted.

8. Toetage kasutajaid isikupärastatud funktsioonide väljatöötamisel
PD-V20SL moodul pakub avatud programmi kirjutamise funktsiooni. See tähendab, et kasutajad saavad kirjutada programme vastavalt omadustele oma tooteid ja kirjutada otse 5 pordist ning saab iseseisvalt arendada isikupärastatud funktsioone ja funktsioone tooteid ja hõlpsalt välja kirjutada erinevad funktsioonid, mida kasutajad tarkvara kaudu soovivad.

9. Ettevaatusabinõud
9.1. Tähelepanu tuleks pöörata staatilise elektri kaitsele tootmisprotsessis.

9.2. Kuna trükkplaadi paksus on vaid 1,2 mm, ei saa tihvti päist liigselt peale suruda, eriti liigset küljel olev jõud võib kergesti põhjustada sisemise vooluringi purunemise ja anduri kahjustamise.

9.3. K-riba radaranduritel on erinõuded korpuse materjalile ja paksusele. Üldine kesta materjal on valmistatud ABS insenerplastist, paksusega 1,5-3 mm. Anduri tasapinnalise antenni ja meie vaheline kaugus on 5-7 mm, mida tuleks sobitada ja muuta vastavalt tegelikule proovipaigaldusele. Esiküljel ei tohi kasutada metallkilpe andur, vastasel juhul ei suuda andur eestpoolt liikuvaid objekte korralikult tuvastada.

PD-V20SL lihtsustab tootearendust. Toote tuvastamise eraldusvõime on kõrge, kui toiteallikas ja täiturmehhanism on vastavalt vajadusele varustatud, saab automaatse ukseanduri, turvaanduri ja automaatse induktsioonlambi tooteid komplekteerida ainult üks tükk PD-V20SL. Selle energiatarve on vaid üks kolmandik tavapäraste andurite omast. Tootmismeetodit saab kohandada erinevate kasutajate individuaalsetele vajadustele, nii et kombineeritud andur suudab toota erinevaid funktsioone.

Kombineeritud multifunktsionaalne radarsensor PD-V20SL on PDLUXi poolt välja töötatud ja patenteeritud toode ning PDLUX suudab pakkuda tehnilist tuge.
