Doppleri radari andur
Doppleri radariandur võib klaasi, plasti ja puitu tungida, seega saab mikrolaineanduri paigaldada klaasi, plasti või puidu teatud paksusest valmistatud varju sisse. Näiteks rakendus valgustustes, ainult siis, kui ühenduse loomine allpool näidates saab ühised valgused automaatseks valguseks muuta.

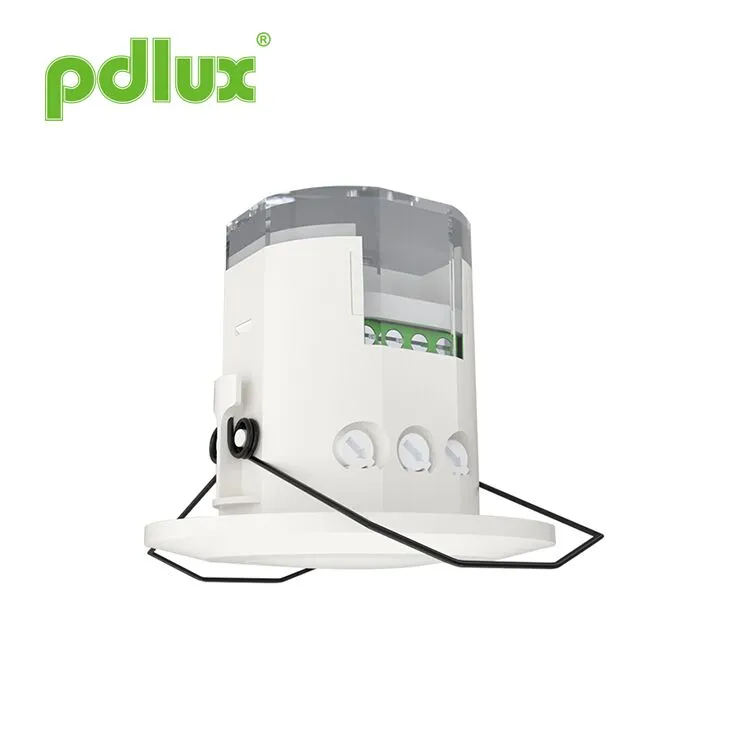

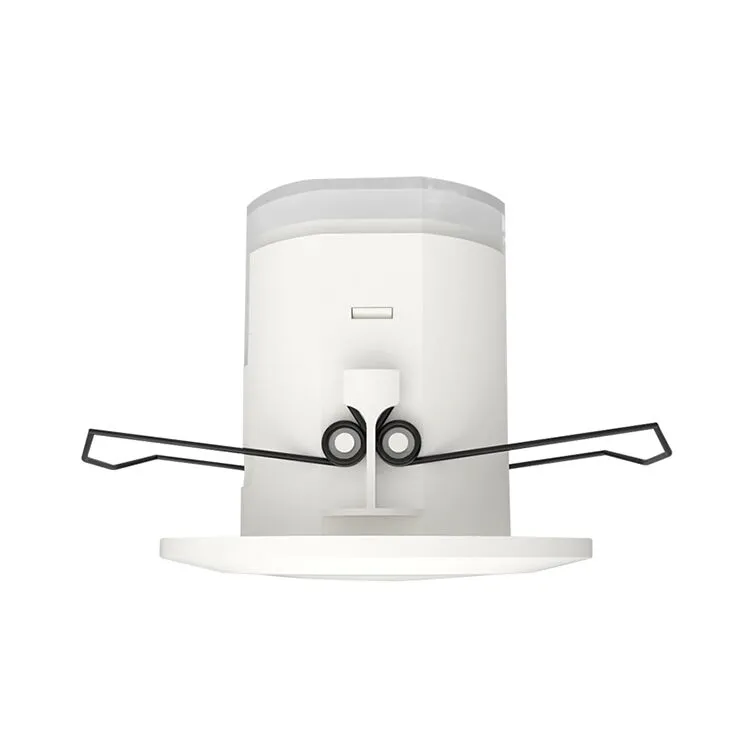

Mudel:PD-MV1018A
Saada päring
Kokkuvõte
See on HI-täpsus digitaalne mikrolaineandur, mille tuvastusvahemik on 360 ° ja töösagedus on 5,8 GHz. See põhineb Doppleri põhimõttel, mis integreerib kiirguse ja vastuvõtmise. See võtab kasutusele MCU (mikrojuhtimisüksus), mis suurendab selle täpsust ja vähendab rikke kiirust. See on õrn välimuse ja kompaktse struktuuri poolest. Seda saab iseseisvalt ühendada koormustega või hõlpsalt paigaldada valguste sisse klaasist või plastist valmistatud lambivarjuga. Seda rakendatakse laialdaselt vahekäigul, pesuruumis, liftis, majapidamises või muudes avalikes piirkondades turvakaitse või energiasäästu jaoks. See kehtib mitme tehnilise patendi kohta ja see on ideaalne valik teie intelligentseks elamiseks.
Omadused
1. Radikatsiooni kahju: selle saatja võimsus on madalam kui 0,3MW, mis inimkehale kahju ei kahjusta.
2. Reelble ja stabiilne jõudlus: see rakendab digitaalsel töötlemisel RC filtreerimist ja digitaalset filtreerimist. See kasutab ka Digital Zero päästikutehnoloogiat, st nullpunktis on see automaatse ühendatud või automaatne ühendatud. See kasutab väljundi juhtimiseks Tyco suure võimsusega relee, mis tagab selle usaldusväärse jõudluse. See võtab kasutusele energiahalduskiibi, et tagada oma stabiilne jõudlus 100-240Vac-is.
Spetsifikatsioonid
|
Toiteallikas: 100-240VAC Võimsuse sagedus: 50/60Hz Nimikoormus: 1600W Max.Tungsten (220-240VAC) 400W max.fluorestsent ja LED (220-240VAC) 1000W Max.Tungsten (100-130VAC) 250W max.fluorestsent ja LED (100-130VAC) Ülekandevõimsus: <0,2MW Töötemperatuur: -15 ° C ~+70 ° C |
Kaitsetase: IP20, II klass Aja seadistamine: 8sek kuni 12 minutit (reguleeritav) Avastusnurk: 360 ° Avastusvahemik: 2-10m (raadiuses) (reguleeritav) Valgusostrol: 2-2000LUX (reguleeritav) Paigaldamis istumine: siseruumides, lae kinnitamine HF -süsteem: 5,8 GHz CW elektrilaine, ISM riba |

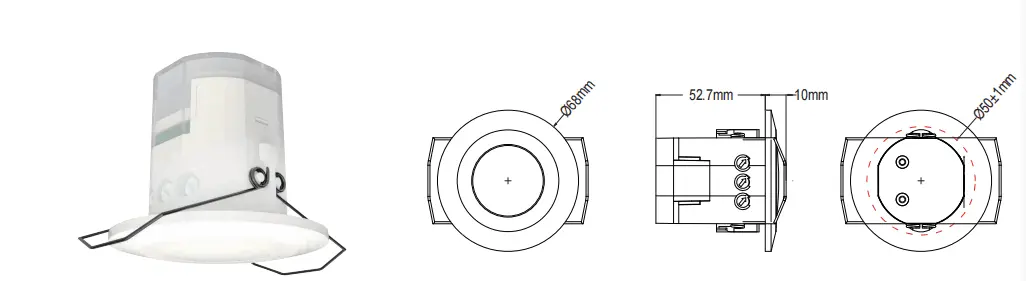

Andurite teave
Rakendused
Mikrolaine võib klaasi, plasti ja puitu tungida, seega saab mikrolaineanduri paigaldada klaasi, plasti või puidu teatud paksusest valmistatud varju sisse. Näiteks rakendus valgustustes, ainult siis, kui ühenduse loomine allpool näidates saab ühised valgused automaatseks valguseks muuta.
Kogu vahekäigu kontrollimiseks saate paigaldada ühe või mitu lakke või põranda sisse.
Sõbralik meeldetuletus: kahe või enama mikrolaineava paigaldamisel peate hoidma üksteisest 4 meetrit, vastasel juhul põhjustab nendevaheline häiris viga.
Määramine üks: potentsiomeeter
| Tuvastusvahemiku seadistamine (tundlikkus) | |
|
Avastusvahemik on termin, mida kasutatakse umbes 2,5 m kõrgusele paigaldamisel maapinnal oleva jämedalt ringi valatud raadiuste väljakirjutamiseks. Nupu täielikuks muutmiseks on see, et see on maksimaalne päripäeva. |
|
MÄRKUS. Ülaltoodud tuvastusvahemik saadakse inimese puhul, kes on vahemikus 1,6 m ~ 1,7 m ja keskmise figuuriga ja liigub kiirusega 1,0 ~ 1,5 m sek. Kui inimese kehaehitus, joonis ja liikuva kiiruse muutused muutuvad, muutub ka tuvastusvahemik.
Teade: selle toote kasutamisel kohandage tundlikkust (tuvastusvahemikku) sobiva väärtuseni, kuid maksimum, et vältida ebanormaalset reaktsiooni, mis on põhjustatud vale liikumise hõlpsasti tuvastamisest puhuvate lehtede ja kardinate, väikeste loomade või elektrivõrkude ja elektriseadmete sekkumise tõttu. Kõik ülalnimetatud viivad veareaktsiooni. Kui toode ei tööta normaalselt, proovige tundlikkust asjakohaselt alandada ja seejärel testida. Inimese liikumine põhjustab anduri induktsiooni, nii et kui funktsiooni testimise ajal te testib, lahkuge induktsioonipiirkonnast ja ärge tehke liikumist, et vältida anduri pidevat tööd.
Sõbralik meeldetuletus: kahe või enama mikrolaineava paigaldamisel peate hoidma üksteisest 4 meetrit, vastasel juhul põhjustab nendevaheline häiris viga.
|
|
| Ajaseade | |
|
Seda saab määratleda 8 sekundist (pöörake täielikult antiravine) 12-minutiseni (pöörake täielikult päripäeva). Kõik enne seda aega tuvastatud liikumist alustatakse taimeri uuesti. Soovitatud valida lühim aeg tuvastusvahemiku reguleerimiseks ja jalutuskatse tegemiseks. |
|
Märkus. Kui valgus on automaatne välja lülitatud, kulub 1 sekund, enne kui andur on valmis tuvastama teise liikumise, see tähendab, et ainult 1 sekundit hiljem tuvastatud signaal saab valgust automaatselt. See on peamiselt viivitusaja reguleerimiseks alates signaali tuvastatud hetkest ja kerge automaatse automaatse automaatse automaatse automaatseks. Saate määratleda viivituse aja oma praktilisele vajadusele. Kuid parem vähendada viivitusaega energiasäästu huvides, kuna mikrolaineanduril on pideva tundmise funktsioon, st mis tahes liikumine, mis tuvastatakse enne viivituse aja möödumist, käivitab taimeri uuesti ja valgus püsib ainult siis, kui tuvastusvahemikus on inimene.
|
|
| Valgusjuhtimisseade | |
|
Seda saab määratleda vahemikus 2 ~ 2000 Lux. Nupu täielikult vastupäeva pööramiseks on umbes 2 luksi, täiesti päripäeva on umbes 2000 luksi. Tuvastustsooni reguleerimine ja jalutuskatse tegemine päevavalguses peaksite nupu täielikult päripäeva pöörama. |
| Märkus. Ärge reguleerige kolme funktsionaalset nuppu liigselt. Selle põhjuseks on asjaolu, et kolm funktsionaalset nuppu ühendati komponentidega otse, igas kolmes komponendis on väike kork, kui kohandate nuppe algusest lõpuni, kahjustab liigne pöörde korki ， ja viib 360 ° peatumiseni. Reguleerimisvahemiku piir on 270 °, pöörake sellele tähelepanu. | |
Paigaldus
Lülitage võimsus välja.
Seadke keermestatud torud toitejuhtmesse ja juhtjoonele.
Ühendage võimsus ja koormus anduriga vastavalt ühendusjoone diagrammile.
Pöörake nupud ideaalsete tingimusteni
(Palun määratlege sätted vastavalt ülaltoodud seadistusele Üks mainitud osa.).
1 、 Kiikobjektile installimine põhjustab veareaktsiooni.
2 、 Tuule poolt puhutud raputav kardin põhjustab veareageerimist. Valige sobiv koht installimiseks.
3 、 Installimine sinna, kus liiklus on hõivatud, põhjustab veareageerimist.
4 、 Mõne läheduses asuvate seadmete toodetud säded põhjustavad veareageerimist.
Rike ja lahendus
| Viga | Ebaõnnestumine | Lahendus |
| Koormus ei tööta. | Valgus-illuminatsioon on valesti seatud. | Reguleerige koormuse seadistust. |
| Koormus on katki. | Muutke koormust. | |
| Võim on välja lülitatud. | Lülitage toide sisse. | |
| Koormus töötab kogu aeg. | Avastamise piirkonnas on pidev signaal. | Kontrollige avastamisala sätteid. |
| Koormus töötab siis, kui liikumissignaali tuvastatakse. | Lamp pole hästi paigaldatud, nii et andur ei tuvasta usaldusväärseid signaale. | Kohandage paigalduskohta uuesti. |
| Liikuva signaali tuvastab andur (liikumine seina taga, väikeste objektide liikumine jne) | Kontrollige avastamisala sätteid. | |
| Koormus ei tööta, kui on tuvastatud liikumissignaal. | Liikumiskiirus on liiga kiire või määratletud tuvastuspiirkond on liiga väike. | Kontrollige avastamisala sätteid. |
● Kinnitage prefessionaalse paigaldamisega.
● Lõika ohutuse huvides enne paigaldamist ja eemaldamist toite.
● Vale tööst põhjustatud kahjud, tootja ei võta vastust.
Oleme pühendunud toote kvaliteedi ja usaldusväärsuse edendamisele, kuid kõigil elektroonilistel komponentidel on teatud tõenäosus ebaefektiivseteks, mis põhjustab mingeid probleeme. Kujundamisel oleme pööranud tähelepanu koondatud disainilahendustele ja vastu võetud ohutuskvootidele, et vältida mingeid probleeme.
Seda juhist ei tohiks ilma meie loata kopeerida ühelgi muudel eesmärkidel.
