Doppleri radari mikrolaine liikumisandur

Doppleri radari mikrolaine liikumisandurit kasutatakse turvalisuse või energia säästmise eesmärgil laialdaselt koridorides, pesuruumis, liftis, majapidamises või muudes avalikes kohtades. See kehtib mitmete tehniliste patentide jaoks ja on ideaalne valik teie intelligentseks eluks.

Mudel:PD-MV1018B

Saada päring

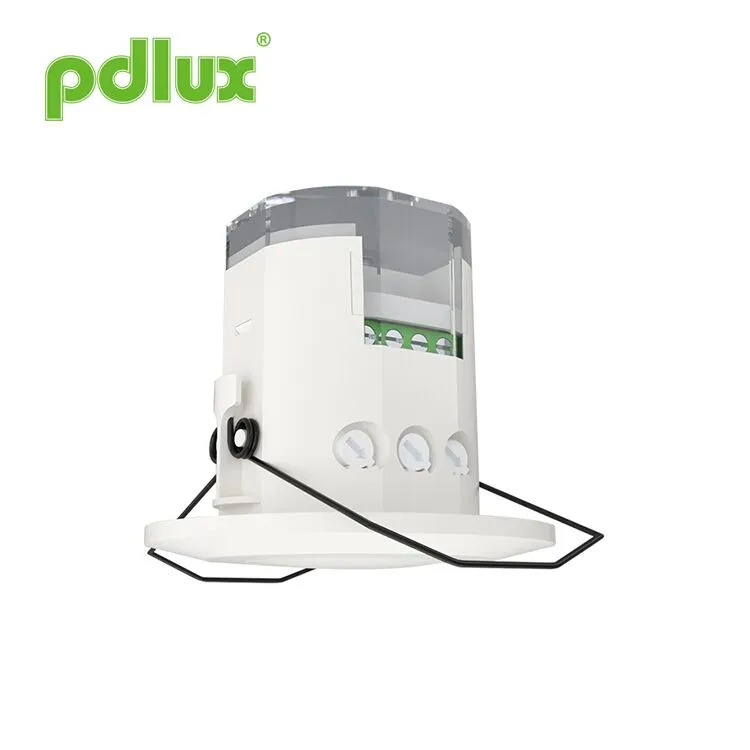

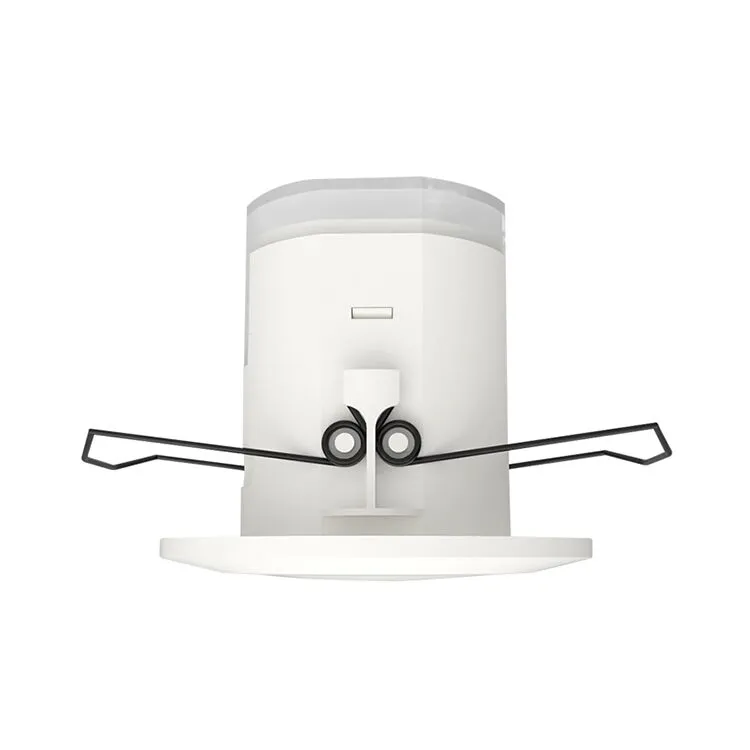

Doppleri radari mikrolaine liikumisandur

Kokkuvõte
See on ülitäpne digitaalne mikrolaineandur, mille tuvastusulatus on 360° ja töösagedus 5,8 GHz. See põhineb Doppleri põhimõttel, mis ühendab kiirgava ja vastuvõtva. See kasutab MCU-d (mikrojuhtseade), mis suurendab oluliselt selle täpsust ja vähendab tõrkesagedust. See on välimuselt õrn ja struktuurilt kompaktne. Seda saab ühendada iseseisvalt koormustega või kergesti paigaldada valgustite sisse klaasist või plastikust lambivarjuga. Seda kasutatakse laialdaselt koridorides, pesuruumis, liftis, majapidamises või muudes avalikes kohtades turvalisuse või energiasäästu eesmärgil. See kehtib mitmete tehniliste patentide jaoks ja on ideaalne valik teie intelligentseks eluks.

Funktsioonid
1. Mittekiirguskahjustus: selle saatja võimsus on väiksem kui 0,3 mW, mis ei kahjusta inimkeha.
2. Usaldusväärne ja stabiilne jõudlus: see rakendab digitaaltöötluses RC-filtreerimist ja digitaalset filtreerimist. See kasutab ka digitaalset nullpäästiku tehnoloogiat, st nullpunktis ühendatakse see automaatselt või katkestatakse automaatselt. See kasutab väljundi juhtimiseks Tyco suure võimsusega releed, mis tagab selle usaldusväärse jõudluse. See võtab kasutusele toitehalduskiibi, et tagada selle stabiilne jõudlus 100–240 VAC vahel.

Tehnilised andmed

Toiteallikas: 100-240VAC
Toitesagedus: 50/60Hz
Nimikoormus: 1100 W Max. volfram (220-240 VAC)
550 W Max luminofoorlamp ja LED (220-240 VAC)
Max 550 W volfram (100–130 VAC)
275 W Max luminofoorlamp ja LED (100–130 VAC)
Edastusvõimsus: <0,2mW
Töötemperatuur: -15°C~+70°C
Kaitseaste: IP20, klass II
Aja seadistus: 8sek kuni 12min (reguleeritav)

Tuvastamisnurk: 360° (paigaldus lakke),
180° (paigaldus seinale)
Tuvastamisvahemik: 2-10m (raadius.) (reguleeritav)、
(Paigaldamine lakke)
Max 25m (raadius) (reguleeritav)
(Seina paigaldamine)
Valguse juhtimine: 2-2000LUX (reguleeritav)
Paigalduskoht: siseruumides, lakke
Kõrgsagedussüsteem: 5,8 GHz CW elektrilaine, ISM sagedusala

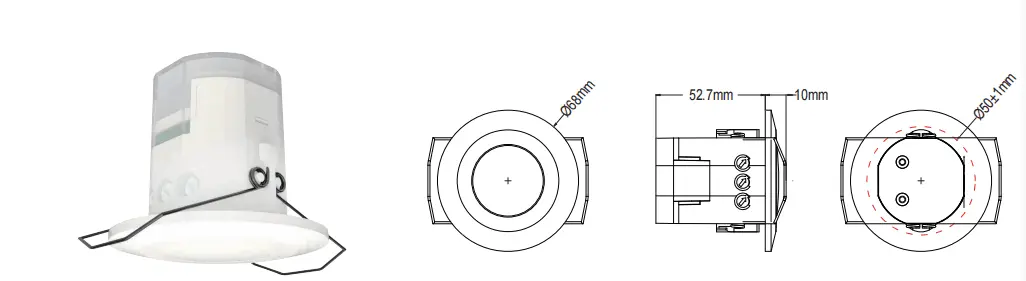

Anduri teave

Rakendused
Mikrolaineahi võib tungida läbi klaasi, plastiku ja puidu, seega saab mikrolaineanduri paigaldada kindla paksusega klaasist, plastikust või puidust varje sisse. Näiteks rakendus valgustites, ainult siis, kui loote ühenduse, nagu allpool näidatud, saate muuta tavalised valgustused automaatsensoriteks.

Saate paigaldada ühe või mitu lae või põranda sisse, et kontrollida kogu läbipääsu.
Sõbralik meeldetuletus: kahe või enama mikrolaineahju koos paigaldamisel peate hoidma üksteisest 4 meetri kaugusel, vastasel juhul põhjustavad nendevahelised häired veareaktsiooni.

Esimene seadistusviis: potentsiomeeter

Tuvastamisvahemiku seadistus (tundlikkus)
	Tuvastamisvahemik on termin, mida kasutatakse 2,5 m kõrgusele paigaldatud maapinnale ligikaudu ringikujulise valandi raadiuste kirjeldamiseks. Nupu täielikult vastupäeva keeramine on minimaalne vahemik, päripäeva lõpuni keeramine on maksimaalne.
Märge:ülaltoodud tuvastusulatus saavutatakse 1,6–1,7 m pikkuse keskmise figuuriga inimese puhul, kes liigub kiirusega 1,0–1,5 m/sek. kui inimese pikkus, kuju ja liikumiskiirus muutuvad, muutub ka tuvastusulatus. Märkus:selle toote kasutamisel reguleerige tundlikkust (tuvastusvahemikku) sobivale väärtusele, kuid maksimaalsele, et vältida ebanormaalset reaktsiooni, mis on põhjustatud puhuvate lehtede ja kardinate, väikeste loomade või elektrivõrgu häirimise ja vale liikumise hõlpsast tuvastamisest. elektriseadmed. Kõik ülaltoodu toob kaasa veareaktsiooni. Kui toode ei tööta normaalselt, proovige tundlikkust vastavalt alandada ja seejärel testida. Inimese liikumine põhjustab anduri induktsiooni, nii et funktsiooni testimise ajal lahkuge induktsioonipiirkonnast ja ärge liigutage, et vältida andur töötab pidevalt. Sõbralik meeldetuletus:Kahe või enama mikrolaineahju koos paigaldamisel peate hoidma üksteisest 4 meetri kaugusel, vastasel juhul põhjustavad nendevahelised häired veareaktsiooni.
Aja seadistus
	Seda saab määrata vahemikus 8 sekundit (täielikult vastupäeva) kuni 12 minutini (täielikult päripäeva). Enne selle aja möödumist tuvastatud liikumine käivitab taimeri uuesti. Tuvastamisulatuse reguleerimiseks ja kõnnikatse tegemiseks on soovitatav valida lühim aeg.
MÄRGE:Kui tuli lülitub automaatselt välja, kulub 1 sekund, enne kui andur on valmis uut liikumist tuvastama, st ainult 1 sekund hiljem tuvastatud signaal saab automaatselt sisse lülitada. See on peamiselt mõeldud viiteaja reguleerimiseks signaali tuvastamise hetkest ja valguse automaatsest sisselülitamisest kuni valguse automaatse väljalülitumiseni. Saate määrata viivitusaja vastavalt oma praktilisele vajadusele. Kuid energiasäästu huvides vähendage viiteaega, kuna mikrolaineanduril on pideva tuvastuse funktsioon, st enne viivitusaja möödumist tuvastatud liikumine käivitab taimeri uuesti ja tuli jääb põlema. ainult siis, kui tuvastamispiirkonnas on inimene.
Valguse juhtimise seadistus
	Seda saab määratleda vahemikus 2–2000 LUX. Nupu täielikult vastupäeva keeramiseks on umbes 2 luksi, täielikult päripäeva on umbes 2000 luksi. Tuvastustsooni reguleerimisel ja kõnnitesti tegemisel päevavalguses peaksite nuppu täielikult päripäeva keerama.
Märge:palun ärge reguleerige kolme funktsionaalset nuppu liiga palju. Selle põhjuseks on asjaolu, et kolm funktsionaalset nuppu ühendati otse komponentidega, igas kolmes komponendis on väike stopper, kui reguleerite nuppe algusest lõpuni, kahjustab liigne pööramine korki ja viib 360°. peatumatult ümber pöörata. Reguleerimisvahemiku piirang on 270°, palun pöörake sellele tähelepanu.

Paigaldamine
Lülitage toide välja.
Asetage keermestatud torud toitejuhtmesse ja juhtliini.
Ühendage toide ja koormus anduriga vastavalt ühendusliini skeemile.
Keerake nupud ideaalsetele tingimustele
(Palun määrake sätted ülaltoodud SETTING MANNER ONE osa järgi.).

1 、 Kiikutavale objektile paigaldamine põhjustab veareaktsiooni.
2. Tuule poolt puhutud värisev kardin põhjustab veareaktsiooni. Valige paigaldamiseks sobiv koht.
3. Paigaldamine kohta, kus liiklus on tihe, põhjustab veareaktsiooni.
4 、 Mõnede läheduses asuvate seadmete tekitatud sädemed põhjustavad veareaktsiooni.

Viga ja lahendus

Viga	Ebaõnnestumise põhjus	Lahendus
Koormus ei tööta.	Valguse valgustus on valesti seadistatud.	Reguleerige koormuse seadistust.
	Koorem on katki.	Muutke koormust.
	Toide on välja lülitatud.	Lülitage toide sisse.
Koormus töötab kogu aeg.	Tuvastamispiirkonnas on pidev signaal.	Kontrollige tuvastusala sätteid.
Koormus töötab siis, kui liikumissignaali ei tuvastata.	Lamp ei ole korralikult paigaldatud, mistõttu andur ei tuvasta usaldusväärseid signaale.	Reguleerige paigalduskoht uuesti.
Koormus töötab siis, kui liikumissignaali ei tuvastata.	Andur tuvastab liikumissignaali (liikumine seina taga, väikeste esemete liikumine jne)	Kontrollige tuvastusala sätteid.
Koormus ei tööta, kui tuvastatakse liikumissignaal.	Liikumiskiirus on liiga kiire või määratletud tuvastusala on liiga väike.	Kontrollige tuvastusala sätteid.

● Palun kinnitage eelinstallatsiooniga.
● Ohutuse huvides lülitage enne paigaldamist ja eemaldamist vool välja.
● Mis tahes kahjude eest, mis on põhjustatud ebaõigest kasutamisest, ei võta tootja endale mingit vastutust.

Oleme pühendunud toote kvaliteedi ja töökindluse edendamisele, kuid kõigil elektroonikakomponentidel on teatud tõenäosus ebaefektiivseks muutuda, mis põhjustab mõningaid probleeme. Projekteerimisel oleme pööranud tähelepanu üleliigsetele konstruktsioonidele ja võtnud kasutusele ohutuskvoodi, et vältida probleeme.
Seda juhist ei tohi ilma meie loata kopeerida muul eesmärgil.
