Dc9v suitsuandur

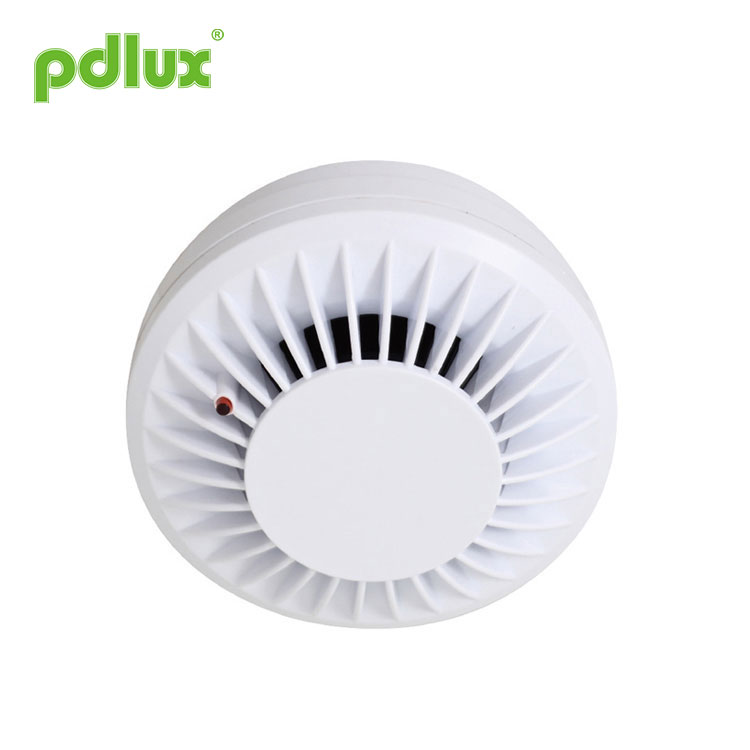

Suitsualarm PD-SO738-1 juhend

TOOTETEAVE

Fotoelektriline suitsuandur on loodud tuvastama detektorikambrisse sisenevat suitsu. See ei tunne gaasi, kuumust ega leeki. See suitsuandur on ette nähtud tulekahju tekkest varajaseks hoiatamiseks, andes sisseehitatud häiresignaalist välja häireheli. See võib anda teile ja teie perele väärtuslikku aega põgenemiseks, enne kui tulekahju levib.

SPETSIFIKATSIOONID

Toiteallikas: DC9V
Staatiline vool: <10uA
Häirevool: <10mA
Madalpinge alarm: 7V±0,5V
Töötemperatuur: -10°C ~ 50°C
Häire helitugevus:> 85 db (3 m)

KUHU PAIGALDADA SUITSUALARMID

˙ Paigaldage suitsuandur esikusse väljaspool iga eraldi magamistuba, nagu on näidatud joonisel 1.
˙ Paigaldage suitsuandur mitmekorruselise kodu või korteri igale korrusele, nagu on näidatud joonisel 2.
˙ Paigaldage suitsuandur igasse magamistuppa.

˙ Paigaldage suitsuandurid magamistoa esiku mõlemasse otsa, kui esik on üle 40 jala (12 meetri) pikk.
˙ Paigaldage suitsuandur igasse tuppa, kus magatakse osaliselt või täielikult suletud uksega, kuna suletud uks võib suitsu blokeerida ja koridori alarm ei pruugi magajat äratada, kui uks on suletud.
˙ Paigaldage keldri detektorid keldri trepikoja põhja.
˙ Paigaldage teise korruse detektorid esimese kuni teise korruse trepikoja ülaossa.
˙ Paigaldage lisaandurid oma elutuppa, söögituppa, peretuppa, pööningule, majapidamis- ja panipaikadesse.
˙ Paigaldage suitsuandurid lae keskkohale võimalikult lähedale. Kui see pole otstarbekas, asetage andur lakke, mitte lähemale kui 20 tolli (50 cm) ühestki seinast või nurgast, nagu on näidatud joonisel 3.
˙ Kui mõnel teie toal on kald-, tipp- või viillaged, proovige paigaldada andurid 3 jala (0,9 meetri) kaugusele, mõõdetuna horisontaalselt lae kõrgeimast punktist, nagu on näidatud joonisel 4.

KUHU MITTE PAIGALDADA SUITSUALANAID
Häirivad alarmid tekivad siis, kui suitsuandurid on paigaldatud kohta, kus need korralikult ei tööta. Häirivate häirete vältimiseks ärge paigaldage suitsuandureid järgmistes olukordades.
˙ Põlemisosakesed on millegi põleva kõrvalsaadused. Seega ei paigalda te põlemisosakeste esinemiskohtadesse ega nende lähedusse suitsuandureid, et vältida ebameeldivate häirete tekkimist, näiteks väheste akendega kööki või halva ventilatsiooniga kööki, garaaže, kus võib olla sõidukite heitgaase, ahjude, kuumaveeboilerite ja ruumi lähedusse. küttekehad.
˙ Ärge paigaldage suitsuandureid vähem kui 20 jala (6 meetri) kaugusele kohtadest, kus tavaliselt esinevad põlemisosakesed, nagu köök. Kui 20-meetrine vahemaa pole võimalik.
˙Nisketes või väga niisketes kohtades või dušiga vannitubade läheduses. Niiske õhu niiskus võib siseneda sensorikambrisse, seejärel muutub jahtumisel tilkadeks, mis võib põhjustada häirivaid häireid. Paigaldage suitsuandurid vannitubadest vähemalt 10 jala (3 meetri) kaugusele.
˙Väga külmades või väga kuumades piirkondades, sealhulgas kütmata hoonetes või väliruumides. Kui temperatuur langeb suitsuanduri tööpiirkonnast kõrgemale või madalamale, ei tööta see korralikult. Teie suitsuanduri temperatuurivahemik on 40 °F kuni 100 °F (4 °C kuni 38 °C).
˙Väga tolmustes või määrdunud piirkondades võib detektori andurkambrile koguneda mustus ja tolm, mis muudab selle liiga tundlikuks. Lisaks võib tolm või mustus blokeerida andurikambri avasid ja takistada anduril suitsu tuvastamist.
˙ Värske õhu ventilatsiooniavade läheduses või väga tuuletõmbusega piirkondades, nagu kliimaseadmed, küttekehad või ventilaatorid, võivad värske õhu ventilatsiooniavad ja tuuletõmbed suitsu suitsuanduritest eemale juhtida.

˙Surnud õhuruumid on sageli hariliku katuse ülaosas või lagede ja seinte vahelistes nurkades. Surnud õhk võib takistada suitsu jõudmist detektorini.
˙Putukate poolt nakatunud piirkondades. Kui putukad sisenevad detektori kambrisse, võivad nad põhjustada häirivat häiret.
Kui vead on probleemiks, eemaldage need enne detektori paigaldamist.
˙ Luminofoorlampide läheduses võib luminofoorlampide elektriline müra põhjustada häirivaid häireid. Paigaldage suitsuandurid sellistest tuledest vähemalt 1,5 meetri kaugusele.

HOIATUS: Ärge kunagi eemaldage patareisid häiriva häire peatamiseks. Suitsu vabanemiseks avage aken või ventileerige detektori ümber õhku. Alarm lülitub ise välja, kui suits on kadunud. Kui häiringuhäired püsivad, proovige andurit puhastada, nagu on kirjeldatud selles kasutusjuhendis.

HOIATUS: Ära seisa detektori lähedal, kui häire kõlab. Äratus on vali, et teid hädaolukorras äratada. Liiga tugev kokkupuude sarvega lähedalt võib kahjustada teie kuulmist.

MUTE FUNKTSIOON
kui suits tootesse siseneb, vajutage testnuppu alla, toode lülitub vaigistuse olekusse ja punane LED-tuli vilgub iga sekundi järel. Kui suits tootesse uuesti siseneb, lülitub toode välja vaigistatud oleku.

AUTOMAATNE VÄRSKENDUSE FUNKTSIOON
kui toode lülitatakse pärast väljalülitamist esimest korda sisse, värskendab toode automaatselt ja aktiveerib õppimisfunktsiooni.

SUITSUANDURI PAIGALDAMINE

Märkus. Palun võtke kaasa järgmised tööriistad

Suitsuandurid tuleb paigaldada lakke. Suitsuanduri paigaldamiseks järgige neid samme.
1. Kohale, kuhu kavatsete detektorit paigaldada, tõmmake horisontaaljoon.
2. Eemaldage seadmelt paigaldusalus, pöörates seda vastupäeva.
3. Asetage alus nii, et kaks augupilu oleksid joonel joondatud. Joonistage igasse võtmeaugu pilusse kinnituskorgi ja kruvi leidmiseks märk.
4. Eemaldage alus.
5. Kasutades 3/16-tollist (5 mm) puurit, puurige märkidesse kaks auku ja sisestage plastikust seinakorgid. Paigaldamiseks aukude puurimisel hoidke detektorit eemal, et sellele ei satuks krohvitolmu.
6. Kasutades kahte kruvi ja plastikust seinapistikuid (kõik komplektis), kinnitage alus lakke.

7. Paigaldage aku.
8. Joondage alus ja detektor. Lükake andur kinnitusalusele ja keerake seda päripäeva, et see oma kohale kinnitada. Tõmmake detektorit väljapoole, veendumaks, et see on kindlalt kinnitusaluse külge kinnitatud.

Märge
Kui detektori patarei esmakordselt detektoriga kokku puutub, võib häiresignaal kõlada ühe sekundi jooksul.
See tähendab normaalset ja näitab, et aku on õigesti paigutatud. Sulgege kaas ja seejärel vajutage testnuppu, hoides seda umbes 5 sekundit all, kuni kostab helisignaal. Helisignaal peaks kõlama valjult pulseerivalt. See tähendab, et seade töötab korralikult.

PUNANE INDIKAATOR
Punane LED ALARM-indikaatorina on koos detektoriga. Seda on näha detektori kaanel oleva testnupu kaudu. Kui punane LED-tuli vilgub 35 sekundi jooksul, näitab see, et detektor töötab normaalselt. Kui suitsuandur tuvastab suitsu ja annab samal ajal helisignaali, vilgub punane LED-tuli väga sageli, kord 0,5 sekundi jooksul.

SUITSUANDURI TESTIMINE
Testige detektorit kord nädalas, vajutades tugevalt sõrmega testnuppu, kuni kostab helisignaal. Testimismeetodil võib häiresignaali kõlamiseks kuluda kuni 10 sekundit. Need on ainult viisid, kuidas olla kindel, et detektor töötab õigesti. Kui detektori testimine ebaõnnestub, laske see kohe parandada või välja vahetada.

HOIATUS: Ärge kunagi kasutage detektori testimiseks lahtist tuld. Võite süüdata, et kahjustada andurit ja ka oma kodu. Sisseehitatud testlüliti testib täpselt kõiki detektori funktsioone, nagu Underwriters’ Laboratories nõuab. Need on ainsad õiged viisid seadme testimiseks.

HOIATUS. Kui te seadet ei testi ja häiresignaal kostab pidevalt valju heli, tähendab see, et andur on tuvastanud õhus suitsu või põlemisosakesi. Veenduge, et häiresignaal hoiataks võimaliku tõsise olukorra eest, mis nõuab viivitamatut tähelepanu.

˙Häire võib olla põhjustatud ebameeldivast olukorrast. Küpsetussuits või tolmune ahi, mida mõnikord nimetatakse
"sõbralikud tulekahjud" võivad põhjustada häiresignaali. Kui see juhtub, avage suitsu või tolmu eemaldamiseks aken või ventileerige õhku. Äratus lülitub välja niipea, kui õhk on täiesti puhas.
˙Kui häiresignaal hakkab piiksuma iga 35 sekundi järel, tähendab see signaal, et detektori patarei on nõrk. Vahetage kohe uus aku. Hoidke selleks värsked patareid käepärast.

JUHTVÕRK (KASUTAGE I/O-PORTI)
Kui suitsuandur on ette nähtud kasutamiseks režiimis „Traadiga võrk”, tuleb kõik suitsuandurid ühendada (vt juhtmestiku skeeme) 18AWG-ga kaks sisend-väljundiga ühendatud juhtmest (juhtme ristlõige 0,8 m ㎡) sadamasse.
Selleks on vaja keskmisel diagrammil märgitud kohta puurida läbi aluse vajaliku läbimõõduga auk ja sulgeda suitsuandur alusele.

Pärast ülaltoodud aluse modifitseerimist ja juhtmete paigaldamist on vaja kontrollida, kas suitsuandurit on võimalik ilma probleemideta alusele sulgeda, see tähendab, et suitsuanduri ja selle aluse vahel pole nähtavat pilu kogu suitsuanduri perifeeria kõrval.

Kasutage sama meetodit järgmise suitsuanduri ühendamiseks.

OMA SUITSUANDURI EEST HOOLDAMINE
Anduri heas töökorras hoidmiseks peate detektorit kontrollima kord nädalas vastavalt jaotisele „SUITSUANDURI TESTIMINE”.
˙Vahetage detektori patarei kord aastas või kohe, kui patarei tühjenemise piiks kostub üks kord iga 35 sekundi järel. Aku tühjenemise "piiks" peaks kestma vähemalt 30 päeva.

MÄRKUS.Aku vahetamiseks kasutage Eveready #522, #1222, #216; Duracell #MN1604; või Gold Peak #1604P, #1604S; või Ultralife U9VL-J.

˙ Avage kaas ja puhastage tolmuimejaga vähemalt kord aastas tolm detektori sensorikambrist. Seda saab teha, kui avate detektori patarei vahetamiseks. Enne puhastamist eemaldage aku. Anduri puhastamiseks kasutage tolmuimeja külge pehmet harja. Eemaldage ettevaatlikult tolm detektori komponentidelt, eriti andurikambri avadelt. Vahetage aku pärast puhastamist. Testige detektorit, et veenduda, kas aku on valesti. Kontrollige, et testnupu sees ei oleks takistusi. Kui testnupul on tolmu, sisestage hambaork tagant ettepoole.
˙ Puhastage detektori kate, kui see määrdub. Esmalt avage kaas ja eemaldage aku. Peske katet käsitsi puhta veega niisutatud lapiga. Kuivatage see ebemevaba lapiga. Ärge sattuge vett detektori komponentidele. Vahetage aku ja sulgege kaas. Testige detektorit, et veenduda, kas aku töötab korralikult.

˙ Soovituslikult vahetage detektor iga 3 aasta järel.

TÄHELEPANU: toote esmakordsel sisselülitamisel peaksite seda tegema puhtas õhus. Kui teil on vaja akut vahetada, oodake minut puhtas õhus, enne kui jätkate uue aku paigaldamist pärast vana eemaldamist. aku.
