5,8 GHz ISM sagedusala radari andur

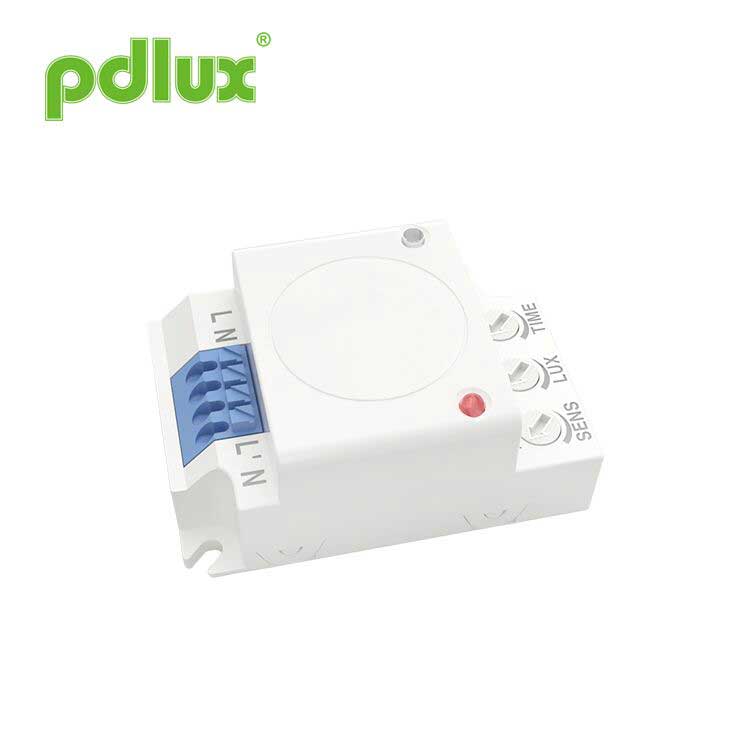

5,8 GHz ISM sagedusala radari andur PD-MV1029B kujutab endast digitaalset mikrolaine anduri lülitit, mis on loodud töötama laiaulatusliku 360° tuvastusala ja funktsionaalse sagedusega 5,8 GHz. Kasutades Doppleri põhimõtet signaali edastamiseks ja vastuvõtmiseks, sisaldab see seade oma juhtimiskeskuses MCU-d (mikrokontrolleri üksus). See MCU arvutab täpselt välja siinuslaine ristumispunkti elektrivõrgus, võimaldades lülitil täpselt selles punktis töötada. See täiustatud ajastusmehhanism suurendab oluliselt seadme löögikindlust ja vähendab drastiliselt rikete tõenäosust.

Mudel:PD-MV1029B

Saada päring

Microwave Sensor Instruction PD-MV1029B

Kokkuvõte

5,8 GHz ISM sagedusala radari andur PD-MV1029B on tuvastusega digitaalne mikrolainetundlik lüliti ulatus 360° ja töösagedus 5,8 GHz. Taotlus Doppleri põhimõtet signaalide edastamiseks ja vastuvõtmiseks kasutab juhtimiskeskus MCU (mikrojuhtseade), arvutage täpselt võimsuse nullpunkt võrgu siinuslaine ja lüliti nullpunktis, parandab mõju vastupidavus, vähendab oluliselt rikete määra. Peen välimus ja kompaktne struktuur, seda saab koormaga ühendada iseseisvalt või saab kasutada mittemetallist korpuses, näiteks lambi sees ja muus elektritooted. Seda kasutatakse laialdaselt koridorides, tualettruumides, liftides, kodudesse või muudesse avalikesse kohtadesse ohutuse või energia säästmise eesmärgil. See on ideaalne valik teie targaks eluks.


Tehnilised andmed


Toiteallikas 100-240VAC, 50Hz
Nimikoormus Max 1000 W (220–240 VAC)
Max 400 W (100–130 VAC)
HF süsteem 5,8 GHz (kesksagedus) CW elektrilaine, ISM sagedusala
Tuvastamisulatus 3-9m (raadiused) (reguleeritav) (laekinnitus)
25m Max. (reguleeritav), (seinale kinnitatav) (vertikaalne liikumine)
Aja seadistus 8sek-10min (reguleeritav)
Valguse juhtimine 10-300LUX ~ päeval (reguleeritav)
Tuvastamisnurk 360° (paigaldus lakke)
Ooterežiimi energiatarve <0,5W
Töötemperatuur -15°C~+70°C
Töötav niiskus <95% suhteline niiskus
Anduri liikumiskiirus 0,6 m/s -1,5 m/s
Paigaldus istuda siseruumides, laekinnitus, seinakinnitus IP20


Anduri teave


Sensor Information

Funktsioon

Seadistusviis: potentsiomeeter

Väärtuste kohandamine võib võtta aega, enne kui need teie vajaduse rahuldavad.

potentiometer

LED indikaator:
(1) Potentsiomeetrite reguleerimisel süttib LED-indikaator.
(2) Kui teete mis tahes potentsiomeetrite reguleerimist, vilgub 1 sekund pärast reguleerimise lõpetamist LED-indikaator kaks korda ja kustub, siis jätab süsteem meelde ja arvutab automaatselt reguleerimise täpse funktsiooni.
Pöörake tähelepanu!
Pööramisel hoidke potentsiomeetrit aeglaselt, kuna süsteem arvutab pidevalt vastavalt seadistatud asendile, liiga kiiresti võib optimaalse asendi kaotada!

  • (1)Tuvastamisvahemiku seadistus (tundlikkus)
    Detection range setting(sensitivity)

    Tuvastusvahemik on termin, mida kasutatakse raadiuste kirjeldamiseks ümmargune ümmargune valamine maapinnale paigaldamisel kõrgus 2,5m. Täielik vastupäeva pööramine on minimaalne kaugus, päripäeva on maksimaalne. Kui inimese pikkus, figuuri ja liikumiskiiruse muutumine toimub ka tuvastamisel muuta, st mida suurem kiirus toob kaasa lühema tuvastamise kaugus.

    Märkus. Kui kasutaja kasutab, reguleerige toote tundlikkust vastavalt sobivat asendit, mida tuleb kasutada, ja ärge reguleerige tundlikkust toodet maksimaalselt, et vältida tuule põhjustatud tõrkeid kardinate, puude, loomade, elektrivõrkude ja elektriseadmete puhumine põhjustatud tavalisest käivitushäiretest liigse tundlikkuse tõttu. Kui see on tuvastas, et toote kasutamisel esineb tavalisi tõrkeid, saab kasutaja seda teha proovige tundlikkust vastavalt vähendada, et kontrollida, kas see on paranenud.
  • (2) Valguse juhtimise seadistus
    Light-control setting

    Töövalgustuse väärtust saab reguleerida vahemikus 10-300LUX~ päevasel ajal, mis on seatud induktsiooni juhtimiseks keskkonna valguse käivitus-kontrolli lävi, vastupäeva pöörlemine lõpuni, töövalgustuse väärtus on umbes 10LUX; Pöörake päripäeva pooleks, saab valida menüüs vahemik 10-300LUX; Jätkake pööramist lõpuni, töövalgustuse väärtus on päevane (24 väikest valgustus ei mõjuta). Tuvastusala testimisel või reguleerimisel päeval tuleb seda nuppu päripäeva lõpuni keerata ja ei Olenemata sellest, kui hele on ümbritsev valgus, on süsteem tuvastamisrežiimis ja induktsioon.

  • (3) Aja seadistus
    Time setting

    Kui tuvastatud sihtmärk liigub, kuvatakse tuvastusväljund käivitatakse ja kui sihtmärk enam ei liigu, teeb süsteem seda automaatselt välja lülitada väljund vastavalt lõpus seadke viivitusaeg (aja seadistus: nool, mis osutab "-" suunas, on minimaalne 8 sekundit; "+"-le osutav nool on maksimaalselt 10 minutit). Induktsiooni väljundprotsessi ajal efektiivne liikumine teave tuvastatakse uuesti tõhusas tuvastusalas ja seatud viivitust värskendatakse. Oodake 4 sekundit pärast süsteemi väljundit enne uuesti tuvastamist välja lülitatud.


Ühendus-juhtmete skeem


Ühendage N, L vooluga; Ühendage N, L' koormusega.
Connection-wire diagram

Rakendused


Mikrolaineahi võib tungida läbi klaasi, plasti, keraamika ja puittoodete, nii et see saab paigaldada teatud paksusega klaasi, plastikut, keraamikat ja puitu ja muud mittemetallist pinnad. Näiteks kasutatakse mittemetallist lambis varjega lambitooted, kui järgite õiget ühendusskeemi Ühenduse abil saate hõlpsalt muuta tavalised lambid automaatseks induktsiooniks lambid.

Tegelikuks kasutamiseks on mitu võimalust. Võite paigutada ka ühe või mitu PD-MV1029B otse lae või põranda sees, et juhtida vahekäiku. Soe meeldetuletus: paigalduskaugus kahe või enama vahel tooted peavad olema üle 4 meetri, vastasel juhul põhjustab see vastastikust häired, mis võivad põhjustada väärkasutust.

Viga Ebaõnnestumise põhjus Lahendus
Koormus ei tööta. Valguse valgustus on valesti seadistatud Reguleerige koormuse seadistust.
Koormus on katki. Muutke koormust.
Toide on välja lülitatud. Lülitage toide sisse.
Koormus töötab kogu aeg. Tuvastamispiirkonnas on pidev signaal. Kontrollige seadeid avastamisala.
Koormus töötab siis, kui on liikumissignaali ei tuvastatud. Lamp ei ole korralikult paigaldatud, mistõttu andur ei tööta tuvastada usaldusväärseid signaale. Reguleerige paigalduskoht uuesti.
Andur tuvastab liikumissignaali (liikumine seina taga, väikeste esemete liikumine jne) Kontrollige seadeid avastamisala.
Koormus ei tööta, kui on tuvastatud liikumissignaal. Liikumiskiirus on liiga kiire või määratud tuvastamine ala on liiga väike. Kontrollige seadeid avastamisala.


warning

Järgmised olukorrad põhjustavad veareaktsiooni.

1 、 Kiikutavale objektile paigaldamine põhjustab veareaktsiooni.
2. Tuule poolt puhutud värisev kardin põhjustab veareaktsiooni. Palun valige paigaldamiseks sobiv koht.
3. Paigaldamine kohta, kus liiklus on hõivatud, põhjustab veareaktsiooni.
4 、 Mõnede läheduses asuvate seadmete tekitatud sädemed põhjustavad veareaktsiooni.

Järgmised olukorrad põhjustavad veareaktsiooni.

● Palun kinnitage eelinstallatsiooniga.
● Ohutuse tagamiseks lülitage enne paigaldamist ja eemaldamist toide välja operatsioonid.
● Ebaõigest kasutamisest põhjustatud kahjusid ei tee tootja võtta mis tahes vastutust.

See juhend on mõeldud selle toote praeguse sisu programmeerimiseks, neid on kõik muudatused ja muudatused tootjale ette teatamata!
Kasutusjuhendi sisu kopeerimine mis tahes jaoks on rangelt keelatud muul eesmärgil ilma ettevõtte loata.
