24 GHz koduvalve sissetungimise radari andur
Pdlux on enam kui 30 aastat spetsialiseerunud 24 GHz koduturvalisuse sissetungimise radari anduritele. See andur on kompaktne moodul, mis ühendab millimeeterlaine anduri koos MCU-ga žestipõhiseks kontaktivabaks juhtimiseks. See tunneb ära käelained 10–30 cm raadiuses mitme nurga alt ja toetab erinevaid käsklusi kõikumiste loenduse kaudu. See pakub puutevaba võimalust uste, tulede ja muu elektroonika juhtimiseks, muutes selle ideaalseks kodu turvalisuse ja automatiseerimise jaoks.
Mudel:PD-V18-M1
Saada päring

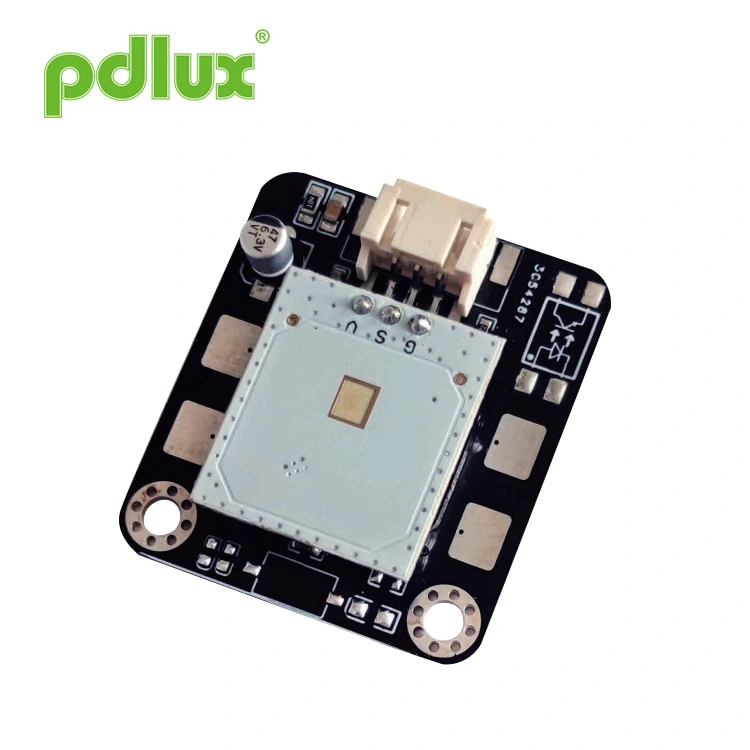

PD-V18-M1 on rakendusmoodul, mis koosneb supermillimeeterlaineandurist ja võimendusahelast + MCU
mõeldud kontaktivabaks juhtimiseks. Seda võib nimetada ka kontrolleri mooduliks lähilainete tuvastamiseks. Selle rakendus
stsenaariumid on väga ulatuslikud, saate elektritöid juhtida või erinevate nurkade all käeviipega välja lülitada
10-30cm ning kiikede arvuga saab isegi erinevaid lavastusi genereerida. Näiteks: üks kiik avamiseks
elektriline uks; kaks kiike valgustussüsteemi avamiseks.
Eriti pärast epideemia ristimist avaldavad inimesed südamlikku vastupanu avaliku kontakti lülitile. See on selleks
Põhjus on see, et oleme välja töötanud laineanduri süsteemi, mida saab rakendada ka sarnastele elektri- ja elektroonikaseadmetele
tooteid, et teil oleks rohkem ruumi kujutlusvõimele.
See on rakendusmoodul, mis on spetsiaalselt loodud kontaktivabaks juhtimiseks. Disaini alguses me täielikult
kaalusime toodete kasutamist erinevates toodetes, seetõttu kujundasime spetsiaalselt millimeeterlaine mobiilse anduri
(24,125 GHz) helitugevust üliväikeseks ning signaali võimendusahel ja MCU kavandati PCB-le,
mis oli kompaktne ja stabiilne. Moodulid, mida saab rakendada vahemikus 10-30 cm, saavad juhtida elektriseadmeid
käeviipega. Kasutajad saavad seda vajadusel erinevatele toodetele rakendada. Tundmiskaugust saab kohandada
vastavalt kliendi vajadustele.
| Parameeter | Märkmed | Min | Tüüp | Max | Ühikud |
| Toitepinge | Vcc | 3.0 | 5.0 | 5.2 | V |
| Praegune tarbimine | Icc | 10 | 18 | 20 | mA |
| Väljundvõimsus | Üles | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Säilitustemperatuur | Tstg | -10 | -10 | +60 | ℃ |
| Sageduse seadistus | f | 24.000 | 24.125 | 24.250 | GHz |
| Kiirgusvõimsus (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Säilituskeskkonna niiskus | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | RH |

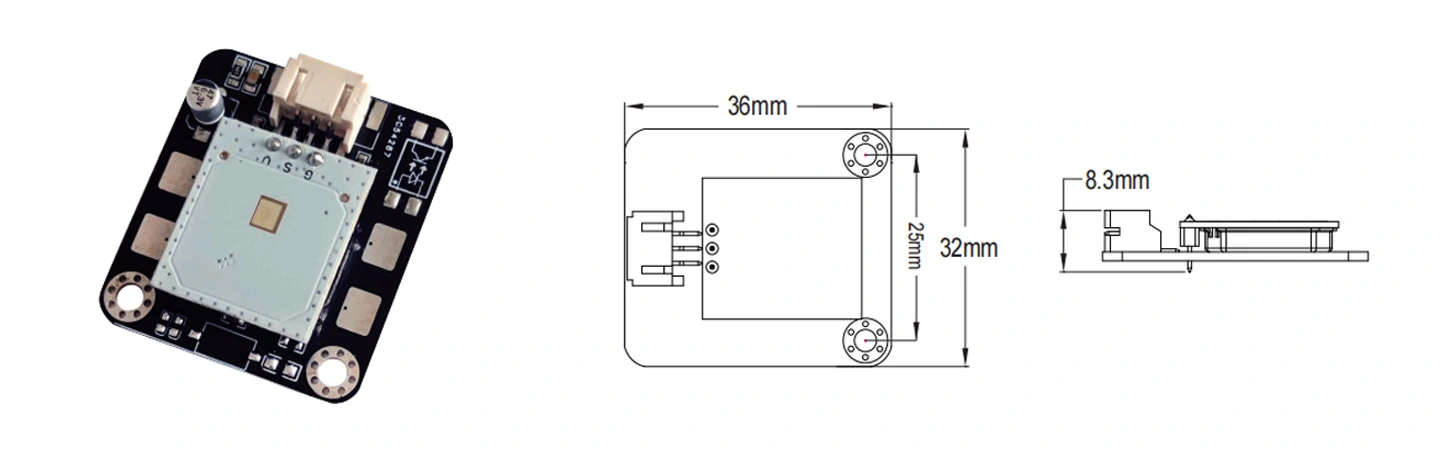

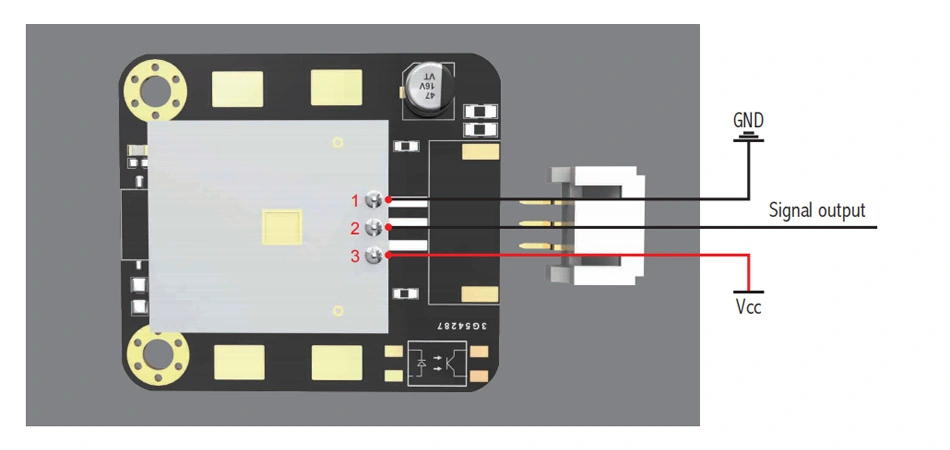

Rakendusmooduli liides on pin päis koos
samm 2,0 mm x 3 kontakti.
Märkus: selle mooduli fikseeritud pinge on 5 V, kui seda rakendatakse 3 V,
võib esineda erinevusi jõudluses.
1. Seadme kahjustamise vältimiseks tuleb olla ettevaatlik. ESD kaitsemeetmeid tuleks üldse võtta
ladustamise, käsitsemise, kokkupanemise ja katsetamise etapid. Ärge puudutage ega puudutage selle mooduli radariantenni ja kontakte
puudutage mõõtmiseks tihvte multimeetriga.
2. Välistingimustes paigaldatud PD-V18-M1 puhul suudab detektor tuvastada vihmapiiskade signaali, kui sajab vihma. See tähendab, et vihmasel päeval õue paigaldatud radaridetektor suudab tuvastada vihmapiisku.
Kasutatava millimeeterlaineanduri tõttu ei saa anduri ees kasutada metallmaterjali ning korpuse materjalina tuleb kasutada insenerplasti. Kuna tegemist on väikese võimsusega signaali transiiveriga, on ka korpuse paksus teatud määral erinev signaali sumbumises. Enne tellimist peab kasutaja täielikult selgitama kasutuskeskkonda ja nõudeid ning vajadusel saab paigaldust vajavad tooted meile pakkuda ning saame neid kohandada.
Selle toote mõju on erinevatel toodetel kasutamisel veidi erinev. Kasutajad saavad taotleda tundlikkuse kärpimisega versiooni tellimist ja erinõudeid saab eelnevalt selgitada PDLUXiga. Vastavalt kasutaja erinevatele nõudmistele saab valida erinevaid andureid ja tarkvaraalgoritme.
See moodul võib töötada 3V-5V häireteta alalisvoolu toiteallikaga.
Mis võib juhtuda:Kui tuvastusvahemikus liikuv objekt ei liigu, põhjustab testitud väärtöö tavaliselt võimas häireallikas. Näiteks häired järjestikku ühendatud toitejuhtme kaudu; Näiteks mobiiltelefonide häired; Näiteks keevitusmasina keevitamisel kaare tekitatud tugevad häired. Palun kontrollige ülaltoodud häirete allikate olemasolu.
Eeldatakse, et ülaltoodud meeldetuletused tuleb hoolikalt läbi lugeda ja neist aru saada.
