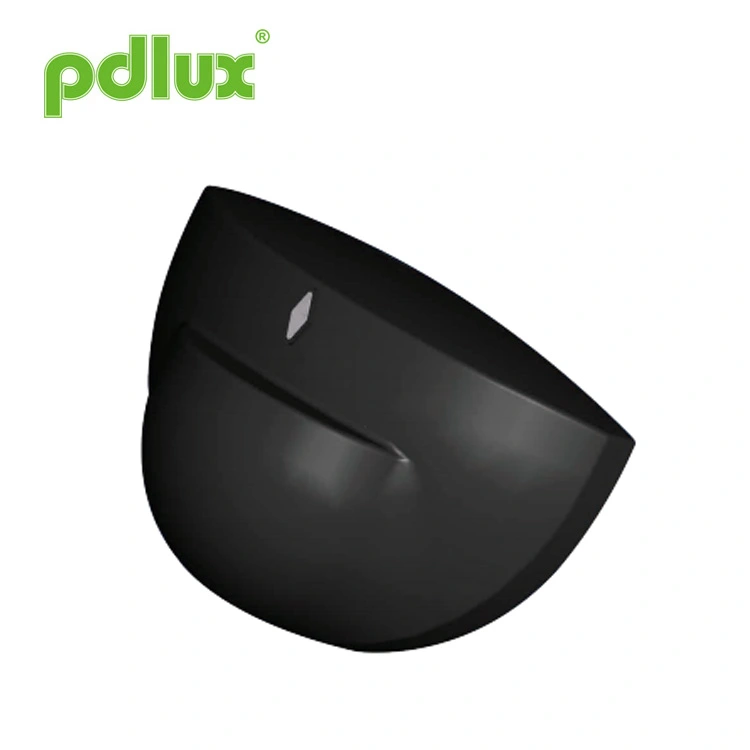

24 GHz kõrge tundlikkusega automaatne ukseandur
Pdlux on Hiina 24 GHz kõrge tundlikkusega automaatse ukseanduri tarnija; see kasutab FFT-põhist aritmeetikaprogrammi kauguse täpseks mõõtmiseks ja häirete tõhusaks kõrvaldamiseks. Väikese energiatarbimise ja minimaalse temperatuuritundlikkusega miniatuurse Omroni releega pakub see tavapäraste fotoelektriliste anduritega võrreldes ülimat töökindlust. Sobib automaatsetele uksekontrolleritele ja häiresüsteemide inimdetektoritele, tuvastusfunktsioon on kohandatav, pakkudes suurepärast lahendust paljude juurdepääsu- ja turvarakenduste jaoks.
Mudel:PD-DS1015
Saada päring
| Pakkimisnimekiri sisse | Φ6 Plastikust paisumine
|
3x30 kruvi
|
Juhend | Kaabel 1X
|
| Kogus | 2X | 2X | 1X |
Andur on konstrueeritud FFT aritmeetilise programmiga ning sellel on suur kauguse tuvastamise täpsus ja häiretevastane võime.
Kasutades originaalset Omroni releed, millel on üliväike mõõt ja madal energiatarve. Sellel on väike sisetakistus
et muuta see temperatuuri suhtes tundlikuks. Töökindlus on palju suurem kui tavalistel fotoelektrilistel väljunditel. See sobib
erinevat tüüpi automaatseid uksekontrollereid saab kasutada ka häiresüsteemide inimdetektorina. Lisaks saab sensorfunktsiooni
olema kohandatud. Anduril on selliste toodete puhul parim kulutasuvus.
| Toiteallikas | AC: 10-24V DC: 12-35V |
|
| Ooterežiimi vool | <15mA | |
| Töövool | 25mA Tüüpiline väärtus | |
| Väljundvõimsus | 35V, 0,5A Max | |
| Väljundi kestus | 500 ms | |
| HF süsteem | 24,125 GHz CW radar, ISM sagedusala | |

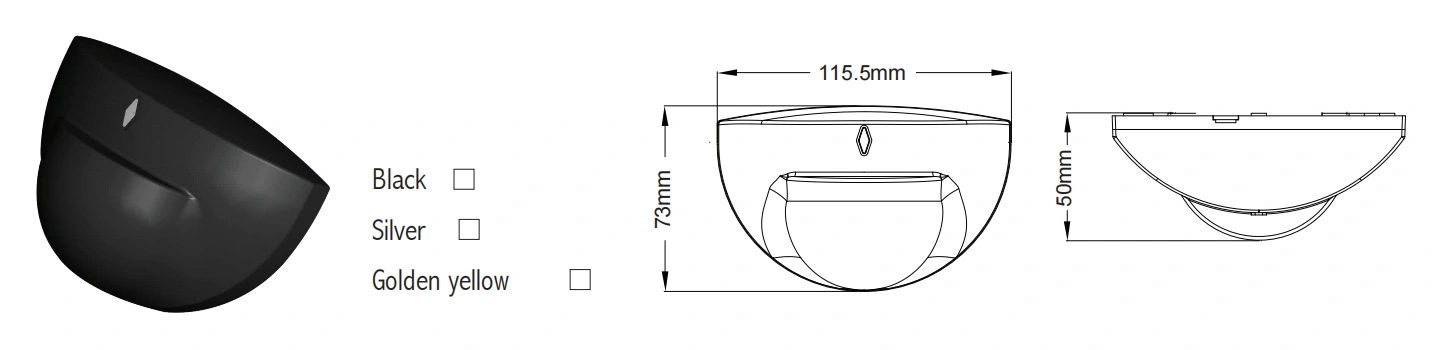

| Kaane värv | Must/hõbe/kuldkollane | |
| Paigaldus istuda | Seina paigaldus | |
| Paigalduskõrgus | 2,0 m kuni 3,5 m | |
| Tuvastamisnurk | 90° (seinapaigaldus) saab teha vastavalt klientide nõudmistele | |
| Tuvastamisulatus | 1m (maksimaalne tundlikkus, sond on maapinnaga risti) 7 m (maksimaalne tundlikkus, sond ettepoole) |
|
| Töötemperatuur | -20°C ~ 50°C | |
| Töötav niiskus | <93% suhteline niiskus | |
1. Võtke kasutusele kõrge töökindlusega 24,125 GHz K-sagedusala mikrolaineradari anduri moodul.
2. Töö erinevates keskkondades (Kuum, niiske, lärmakas ja tuuline. Ilma teiste liikuvate objektide sekkumiseta, imege nagu liikuv auto või loomad)
3. Väike ja praktiline disain, mida kasutatakse laialdaselt erinevate sensoruste jaoks.
4. Võtta kasutusele Maailma Terviseorganisatsiooni täiustatud sensortehnoloogia, mis on tervisele kahjutu.
5. Anduri kaugust ja nurka saab reguleerida vastavalt erinevate stseenide nõuetele.

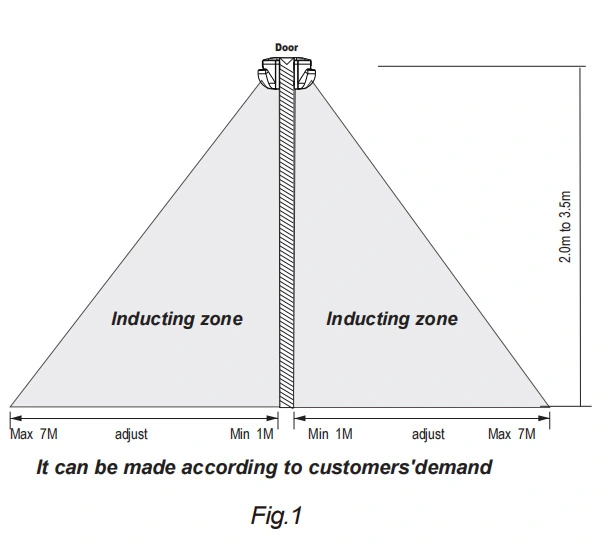

Täielikult vastupäeva pööramiseks on minimaalne vahemaa (umbes 1 m), päripäeva lõpuni pööramine on maksimaalne (umbes 7 m). Kui inimese pikkus,
joonis ja liikumiskiirus muutuvad, muutub ka tuvastamine, st suurem kiirus toob kaasa lühema tuvastamiskauguse.
See tuvastuskaugus on kaugus, mida reguleeritakse, kui detektor on ettepoole. Anduri paigaldamisel reguleeritakse anduri nurka
ja kaugus vastavalt praktilisele stseenile. Jälgige lihtsalt ukse avamiseks piisavat tuvastuskaugust. Ärge määrake pikemat tajumist
kaugus juhuks, kui uksele on vale päästik möödujatest või autost.
Märkus: selle toote kasutamisel reguleerige tundlikkust (tuvastusvahemikku) sobivale väärtusele, kuid maksimaalsele, et vältida
ebanormaalne reaktsioon, mis on põhjustatud vale liikumise hõlpsast tuvastamisest puhuvate lehtede ja kardinate, väikeste loomade või häirete poolt
elektrivõrgust ja elektriseadmetest. Kõik ülaltoodu toob kaasa veareaktsiooni. Kui toode ei tööta normaalselt,
proovige tundlikkust sobivalt alandada ja seejärel testida. Inimese liikumine põhjustab anduri induktsiooni, nii et kui
funktsiooni testimisel lahkuge induktsioonipiirkonnast ja ärge liigutage, et takistada anduri pidevat töötamist.

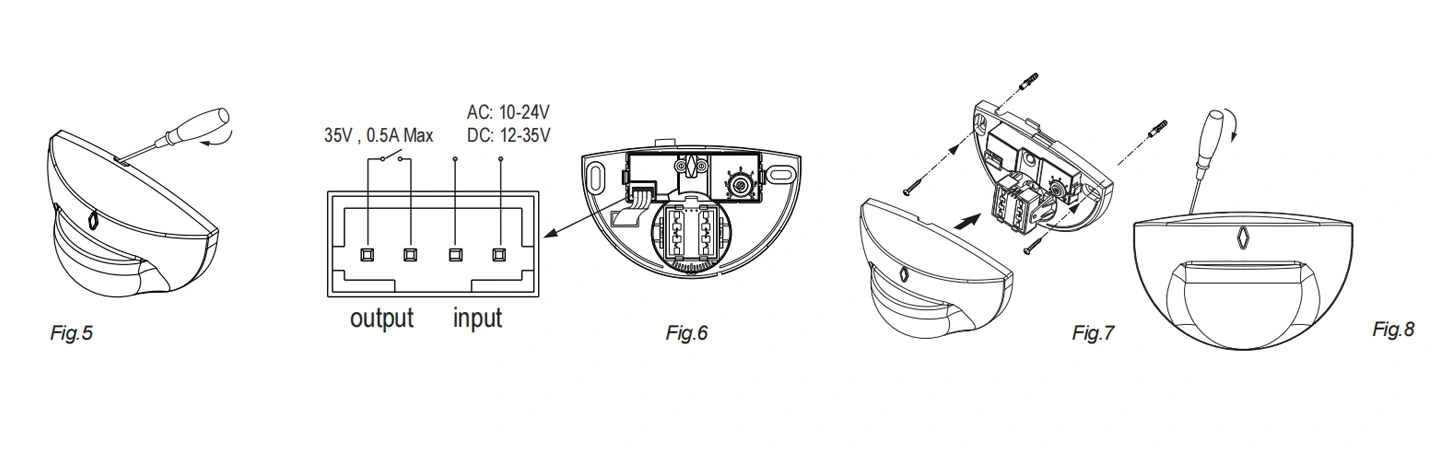

1. samm Eemaldage enne toote paigaldamist kate (nagu joonis 5.)
2. samm Märkige pliiatsiga augu asukoht pärast toote paigaldamise koha kindlaksmääramist.
Märkus: kui tegemist on puidust seinaga, pole vaja plastikust paisutuskruvi kasutada, lihtsalt kinnitage kruvi kruvikeerajaga.
3. samm Puurige elektritrelliga seintesse pliiatsijäljega augud ja saage plastikust laiend augu sisse.
4. samm Ühendage kaabel tootega läbi kaabli sisestusavade (nagu joonisel 6).

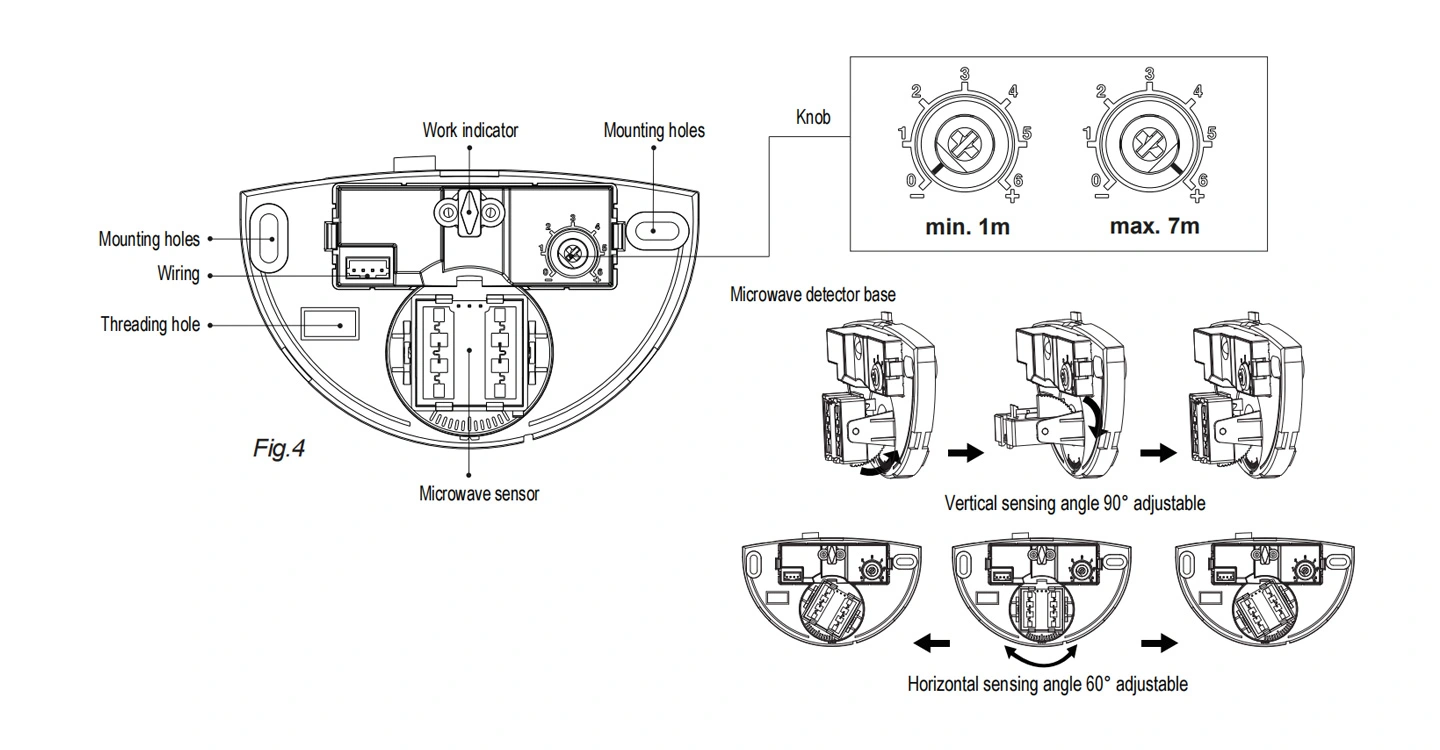

5. samm Paigaldage kruvide abil põhi valitud asendisse ja reguleerige nuppu (nagu joonisel 7).
6. samm Kinnitage kate seinale paigaldatud alusele (nagu joonis 7).
Avage anduri reguleerimiseks pärast paigaldamist: Sisestage kruvikeeraja kaane ja aluse vahelisse ühenduskohta ning kangutage kate. (Joon.8)
Järgmised olukorrad põhjustavad veareaktsiooni.
1 、 Kiikutavale objektile paigaldamine põhjustab veareaktsiooni.
2. Tuule poolt puhutud värisev kardin põhjustab veareaktsiooni. Valige paigaldamiseks sobiv koht.
3. Paigaldamine kohta, kus liiklus on tihe, põhjustab veareaktsiooni.
4 、 Mõnede läheduses asuvate seadmete tekitatud sädemed põhjustavad veareaktsiooni.
