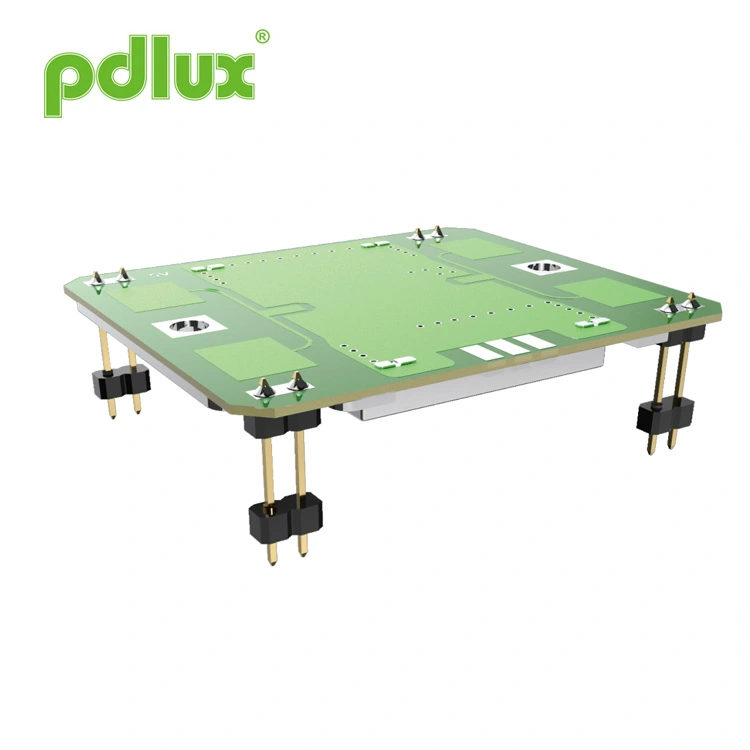

10,587 GHz turvaline mikrolaine radari anduri moodul
Pdlux on 10,587 GHz turvamikrolaine radari andurimooduli spetsiaalne tarnija, mis töötab X-ribal (10,525–10,687 GHz, sagedus on kohandatav piirkonna kohta). Patch-antenni, DRO-ga, väikese voolu äravoolu ja kompaktse suurusega see võimaldab paindlikuks paigaldamiseks nii lainurga (H-tasand) kui ka kitsanurga (E-tasand) tuvastamist. Energiatarbimist saab veelgi vähendada PWM-režiimi abil. RoHS-iga ühilduv, sobib turvasüsteemide, automaatuste, liikumisvalgustuse, asjade interneti ja kiirusandurite jaoks.
Mudel:PD-V9H
Saada päring
PD-V9H
- Sageduse seadistus: 10,587 GHz ±10M
- Kaasa arvatud Patch Antenna
- DRO: dielektriline resonaator Oscilato
- Madala alalisvoolu äravool
- Väike suurus
- RoHS-i vastavus
| Üksus | Tehnilised andmed | |
| Sageduse seadistus | 10,587 GHz ±10M | |
| Seisund | Ta = +25 C, Vin = +5 VDC | |
| Tööpinge | +5,0 ± 0,5 VDC | |
| Töövool | <32 mA tüüp. | |
| Väljundvõimsus | 20 mW (13 dBm) E.I.R.P. tüüp. | |
| Sageduse stabiilsus | ±5 MHz max. (Ta: -30 kuni +55 C) | |
| Tagastuskao tundlikkus | -90 dBc tüüp. | |
| Teine harmooniline emissioon | -40 dBm vahemik | |

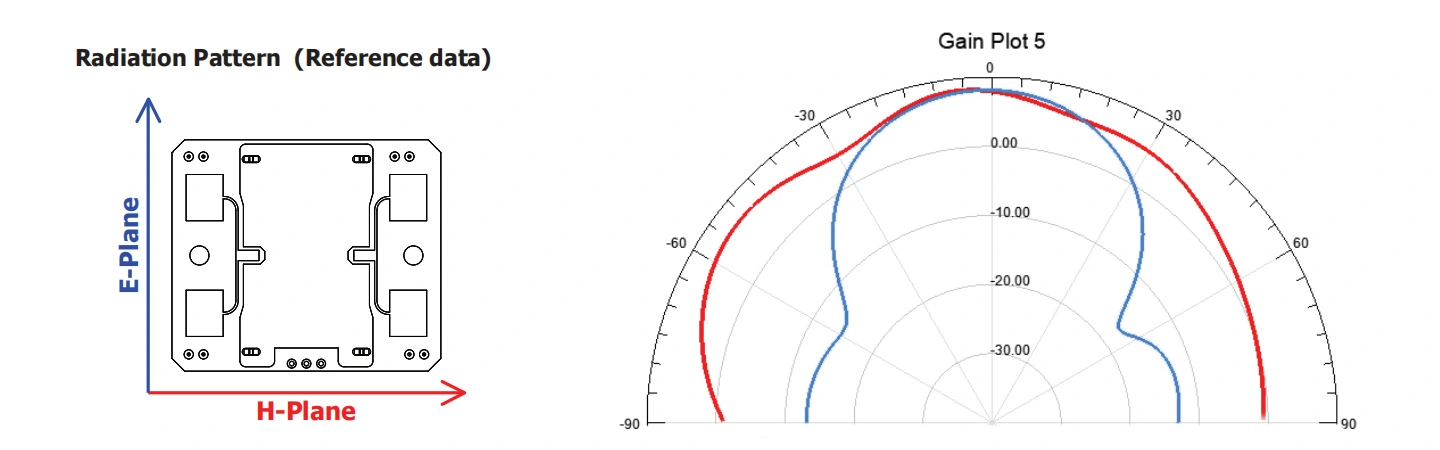

| Antenni kiire laius (-3 dB) | E-lennuk | 36 kraadi nom. (Oreetiline täisnurk 72 kraadi) |
| H-lennuk | 72 kraadi nom. (Oreetiline täisnurk 144 kraadi) | |
| RF liides | Patch Antenn | |
| Temperatuurivahemik | -30 kuni +55 C (standardne kasutusala), -40 kuni +80 C (maksimaalne kasutusvahemik) | |
| Määrus vastavuse kohta | -30 ETS 300 440 | |
PD-V9 seeria heledusandur töötab X-ribal. Töösagedus on sagedusvahemikus 10,525 GHz kuni
10,687 GHz. Kasutajad peavad ostma kohandamise alusel vastavalt selle riigi sageduseeskirjadele, kus see asub
asub. Näiteks 10,525 GHz, 10,587 GHz, 10,687 GHz. PD-V9 seeria andureid kasutatakse laialdaselt turva- ja valvevaldkonnas
rakendustooted, automaatsed ukseandurid, mobiilsed andurid, IoT andurid, kiirusandurid ja mitmesugused mobiilsed andurid
tooteid.
Anduril on H-Plane suure nurga tuvastamine ja Eplani väikese nurga tuvastamine. Kasutajad saavad anduri fikseerida erinevate nurkade all
kasutamise ajal vajalik. kui kasutajad soovivad, et anduri töövool oleks võimalikult väike, saate seadistada toiteallika režiimi
andur lülitatakse PWM (töötsükkel) režiimi, mis võib töövoolu tõhusalt vähendada.
Kui kasutajad kogevad originaalanduri kasutamisel või vahetamisel järgmisi probleeme.
1. Esimene kasutamine:
Kui kasutate PD-V9 seeria andurit esimest korda ja märkate kõrget või ebapiisavat tundlikkust, peaksite
esmalt kontrollige võimendusahela võimenduse seadistuse olekut. Ja kas arvutusmeetod, mida MCU kasutab signaalide töötlemiseks
on asjakohane. Üldiselt on lahenduse leidmine lihtne.
2. Võimalikud probleemid, mis võivad tekkida vahetult varem kasutatud andurite asendamisel:
Varem kasutatud andurite otse asendamisel võib tekkida probleeme ka kõrge ja madala tundlikkusega, mis võivad
kergesti lahendatav. Piisab lihtsalt võimendusahela suurendamisest või võimendusahela võimenduse vähendamisest. Pole vaja
kaaluge MCU signaalitöötlusalgoritmi.
Abi, mida algajad võivad kasutamisel vajada:
Kui teil tekib PD-V9 seeria andurite kasutamisel raskusi ja vajate abi. Saate meiega ühendust võtta e-posti teel. Üldiselt võib vastuseid saada.
Toote tutvustus:
PDLUX võib toote tutvustust vajaduse korral igal ajal muuta ja täiustada. Kõiki ei pruugita õigeaegselt teavitada.
